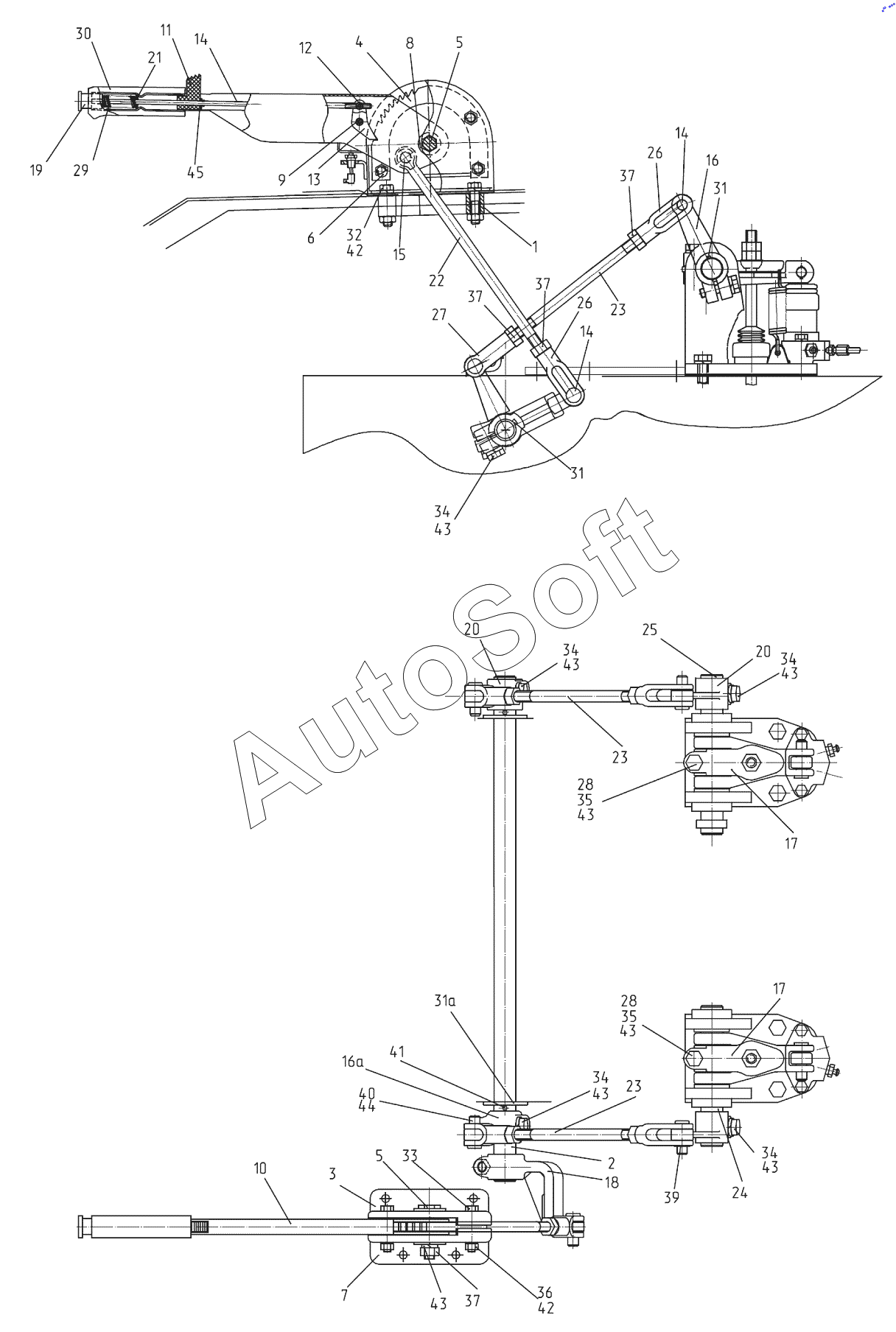

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525 (2019). Управление стояночным тормозом 2522-3507010-01
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16а
17
17
18
19
20
20
21
22
23
23
23
24
25
26
26
27
28
28
29
30
31
31
31а
32
33
34
34
34
34
34
35
35
36
37
37
37
37
39
40
41
42
42
43
43
43
43
43
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-3507010-01 | 2***1 | Управление стояночным тормозом | |
| 2522-3507015-02 | 2***2 | Механизм вытяжной | |
| 2522-3507055 | 2***5 | Фиксатор | |
| 2522-3507140-01 | 2***1 | Тяга | |
| 2522-3507160 | 2***0 | Тяга | |
| 1 | 2***1 | Втулка | |
| 10 | 2***0 | Рычаг | |
| 11 | 2***1 | Кнопка | |
| 12 | 2***2 | Муфта | |
| 13 | 2***4 | Защелка | |
| 14 | 2***6 | Тяга | |
| 15 | 2***7 | Папец | |
| 16 | 2***5 | Рычаг левый | |
| 16а | 2***0 | Рычаг | |
| 17 | 2***8 | Рычаг | |
| 18 | 2***0 | Рычаг | |
| 19 | 2***0 | Кнопка | |
| 2 | 2***4 | Вал тормозов | |
| 20 | 2***0 | Рычаг правый | |
| 21 | 2***1 | Шайба | |
| 22 | 2***1 | Тяга | |
| 23 | 2***1 | Тяга | |
| 24 | 3***5 | Валик левый | |
| 25 | 2***5 | Валик правый | |
| 26 | 8***1 | Вилка | |
| 27 | 5***3 | Вилка | |
| 28 | 5***1 | Шпонка круглая | |
| 29 | 5***7 | Пружина | |
| 3 | 2***6 | Кронштейн правый | |
| 30 | А***А | Рукоятка | |
| 31 | С***1 | Шпонка | |
| 31а | 5***1 | Шайба | |
| 32 | Б***9 | Болт | |
| 33 | Б***9 | Болт | |
| 34 | Б***9 | Болт | |
| 35 | Б***9 | Болт | |
| 36 | Г***9 | Гайка М8-6Н.6.019 | |
| 37 | Г***9 | Гайка | |
| 39 | Ш***9 | Шайба | |
| 4 | 2***7 | Сектор | |
| 40 | Ш***9 | Шплинт | |
| 41 | Ш***9 | Шплинт 5х36.019 | |
| 42 | Ш***Т | Шайба 8Т | |
| 43 | Ш***Т | Шайба | |
| 44 | П***2 | Палец 12х32 | |
| 45 | Ш***9 | Шайба | |
| 5 | 2***8 | Ось | |
| 6 | 2***9 | Втулка | |
| 7 | 2***5 | Кронштейн | |
| 8 | 2***8 | Втулка . | |
| 9 | 2***9 | Ось защелки |
