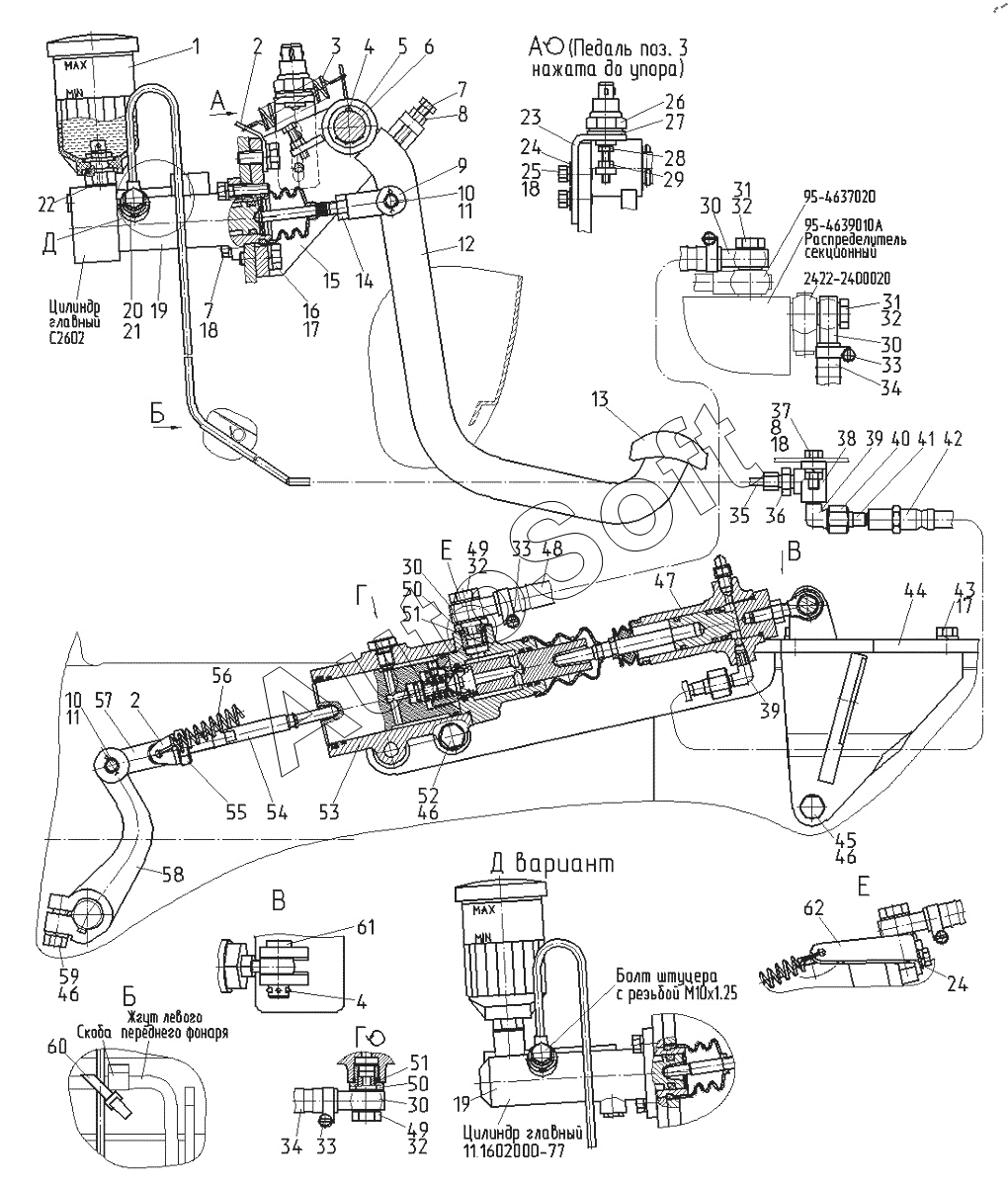

Каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7 (2022). Управление сцеплением 923.7-1602010, 923.7-1602010-01
40
45
44
43
42
42
42
42
41
46
46
46
39
39
38
37
36
35
34
34
33
33
33
32
32
32
32
54
62
61
60
59
58
57
56
55
31
31
53
53
52
51
51
50
50
49
49
48
47
7
7
15
14
13
12
11
11
10
10
9
8
8
15
6
6
5
4
4
3
2
2
1
23
30
30
30
30
29
28
27
26
26
25
24
24
22
21
20
19
19
19
19
19
19
18
18
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923.7-1602010 | 9***0 | Управление сцеплением | |
| 923.7-1602010-01 | 9***1 | Управление сцеплением | |
| 1 | 8***0 | Бачок | |
| 2 | 8***6 | Ушко | |
| 3 | 7***м | Пружина | |
| 4 | Ш***9 | Шплинт | |
| 5 | 5***7 | Шайба упорная | |
| 6 | 9***2 | Ось | |
| 6 | 9***2 | Ось | |
| 7 | Б***9 | Болт | |
| 8 | Г***9 | Гайка М8-6Н.6.019 | |
| 9 | 8***3 | Вилка | |
| 10 | Ш***9 | Шплинт | |
| 11 | П***2 | Палец 12х32 | |
| 12 | 1***Б | Педаль | |
| 13 | А***2 | Чехол | |
| 14 | Г***9 | Гайка М10-6Н.6.019 | |
| 15 | 9***0 | Кронштейн | |
| 15 | 9***0 | Кронштейн | |
| 16 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 17 | Ш***0 | Шайба 10 | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | 1***3 | Цилиндр главный | |
| 19 | 1***3 | Цилиндр главный | |
| 20 | 3***7 | Болт | |
| 21 | 3***8 | Прокладка | |
| 22 | Д***А | Шайба | |
| 23 | 2***3 | Кронштейн | |
| 24 | Ш***9 | Шайба | |
| 25 | Б***9 | Болт | |
| 26 | 3***1 | Выключатель с шариком разомкнутый | |
| 26 | 3***1 | Выключатель с шариком разомкнутый | |
| 27 | Ш***9 | Шайба | |
| 28 | Б***9 | Болт | |
| 29 | Г***9 | Гайка М6-6Н.6.019 | |
| 30 | Ф***0 | Маслопровод | |
| 31 | 1***4 | Болт поворотного угольника | |
| 32 | 4***8 | Шайба РМ14 | |
| 33 | 5***1 | Хомут | |
| 34 | 1***0 | Рукав | |
| 35 | 2***1 | Трубопровод | |
| 36 | 8***1 | Штуцер | |
| 37 | Б***9 | Болт | |
| 38 | 8***Б | Угольник | |
| 39 | 8***7 | Угольник ввертной | |
| 40 | Д***2 | Гайка | |
| 41 | 9***1 | Ниппель | |
| 42 | 1***1 | Рукав гибкий сцепления | |
| 42 | 1***1 | Рукав гибкий сцепления | |
| 42 | 1***1 | Рукав гибкий сцепления | |
| 42 | 1***1 | Рукав гибкий сцепления | |
| 43 | Б***9 | Болт | |
| 44 | 9***0 | Кронштейн | |
| 45 | Б***9 | Болт | |
| 46 | Ш***Т | Шайба | |
| 47 | Р***2 | Цилиндр рабочий привода сцепления | |
| 48 | 1***2 | Рукав | |
| 49 | Д***1 | Болт | |
| 50 | 1***8 | Переходник | |
| 51 | К***4 | Кольцо 017-022-30-1-4 | |
| 52 | Б***9 | Болт | |
| 53 | 1***6 | Гидроусилитель | |
| 53 | 1***6 | Гидроусилитель | |
| 54 | 1***1 | Тяга | |
| 55 | Г***9 | Гайка | |
| 56 | 5***2 | Пружина | |
| 57 | 5***3 | Вилка | |
| 58 | 8***Б | Рычаг | |
| 59 | Б***9 | Болт М12-6gх35.88.35.019 | |
| 60 | 8***5 | Манжета | |
| 61 | П***0 | Палец | |
| 62 | 3***Б | Ушко |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
