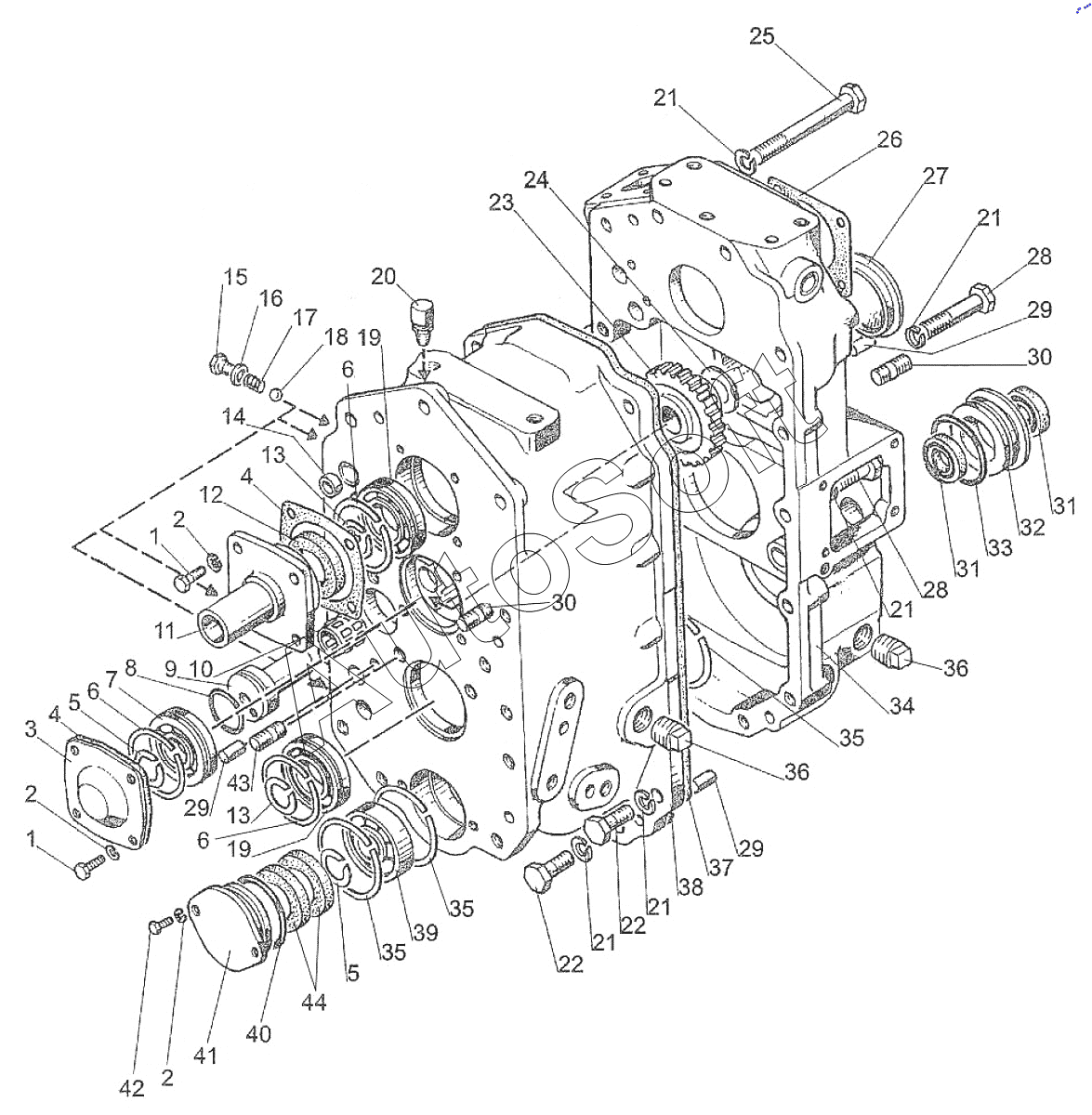

Каталог запасных частей к технике: МТЗ БЕЛАРУС 421 (2014). Коробка передач 320-1700010-07, 320-1700010-08
33
22
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
32
21
21
21
21
21
34
35
35
35
36
36
37
38
39
40
41
42
43
44
10
1
1
2
2
2
2
2
2
2
2
3
4
4
5
5
6
6
6
7
8
9
11
12
13
13
14
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-1700010-07 | 3***7 | Коробка передач | |
| 320-1700010-08 | 3***8 | Коробка передач | |
| 1 | М***9 | Болт | |
| 2 | 6***Т | Шайба | |
| 2 | 6***Т | Шайба | |
| 3 | 2***1 | Крышка | |
| 4 | 2***6 | Прокладка | |
| 5 | 2***1 | Кольцо | |
| 6 | 2***2 | Кольцо | |
| 7 | 5***5 | Подшипник | |
| 8 | 0***4 | Кольцо | |
| 9 | 2***5 | Ось | |
| 10 | К***Е | Подшипник | |
| 11 | 3***1 | Кронштейн | |
| 12 | 2***1 | Манжета | |
| 13 | 2***1 | Кольцо | |
| 14 | 2***7 | Заглушка | |
| 15 | 3***3 | Болт | |
| 16 | 3***8 | Прокладка | |
| 17 | 2***5 | Пружина | |
| 18 | 7***0 | Шарик | |
| 19 | 5***6 | Подшипник | |
| 20 | M***" | Сапун | |
| 20 | С***А | Сапун | |
| 21 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | 2***6 | Шестерня | |
| 24 | 2***7 | Шайба | |
| 25 | М***9 | Болт | |
| 26 | 0***2 | Прокладка | |
| 27 | 5***6 | Крышка | |
| 28 | М***9 | Болт | |
| 29 | Ш***5 | Штифт | |
| 30 | М***9 | Шпилька | |
| 31 | 2***1 | Манжета | |
| 32 | 2***9 | Втулка | |
| 33 | 0***4 | Кольцо | |
| 34 | 3***1 | Корпус | |
| 35 | С***2 | Кольцо | |
| 36 | П***" | Пробка | |
| 37 | 2***Б | Прокладка | |
| 38 | 2***Б | Корпус | |
| 39 | 3***5 | Подшипник | |
| 40 | 0***4 | Кольцо | |
| 41 | 2***1 | Крышка | |
| 42 | М***9 | Болт | |
| 43 | 3***3 | Шпилька | |
| 44 | 2***1 | Манжета |
