Каталог запасных частей к технике: МТЗ БЕЛАРУС 1523.6 (2019). Управление тормозами 1523М-3503700, 1523М-3503600
35
43
42
42
41
41
40
39
38
37
36
44
34
33
32
32
31
31
31
31
30
29
28
28
28
28
51
59
58
57
56
55
55
54
54
54
53
52
27
50
50
50
50
49
49
48
48
47
46
45
44
5
11
11
10
9
9
8
8
7
7
7
7
6
6
6
6
12
5
4
4
3
3
2
2
1
1
1
1
1
1
1
1
1
18
18
26
26
25
25
25
24
24
24
23
23
23
22
21
21
20
19
19
17
17
17
17
17
17
17
17
16
15
14
13
13
12

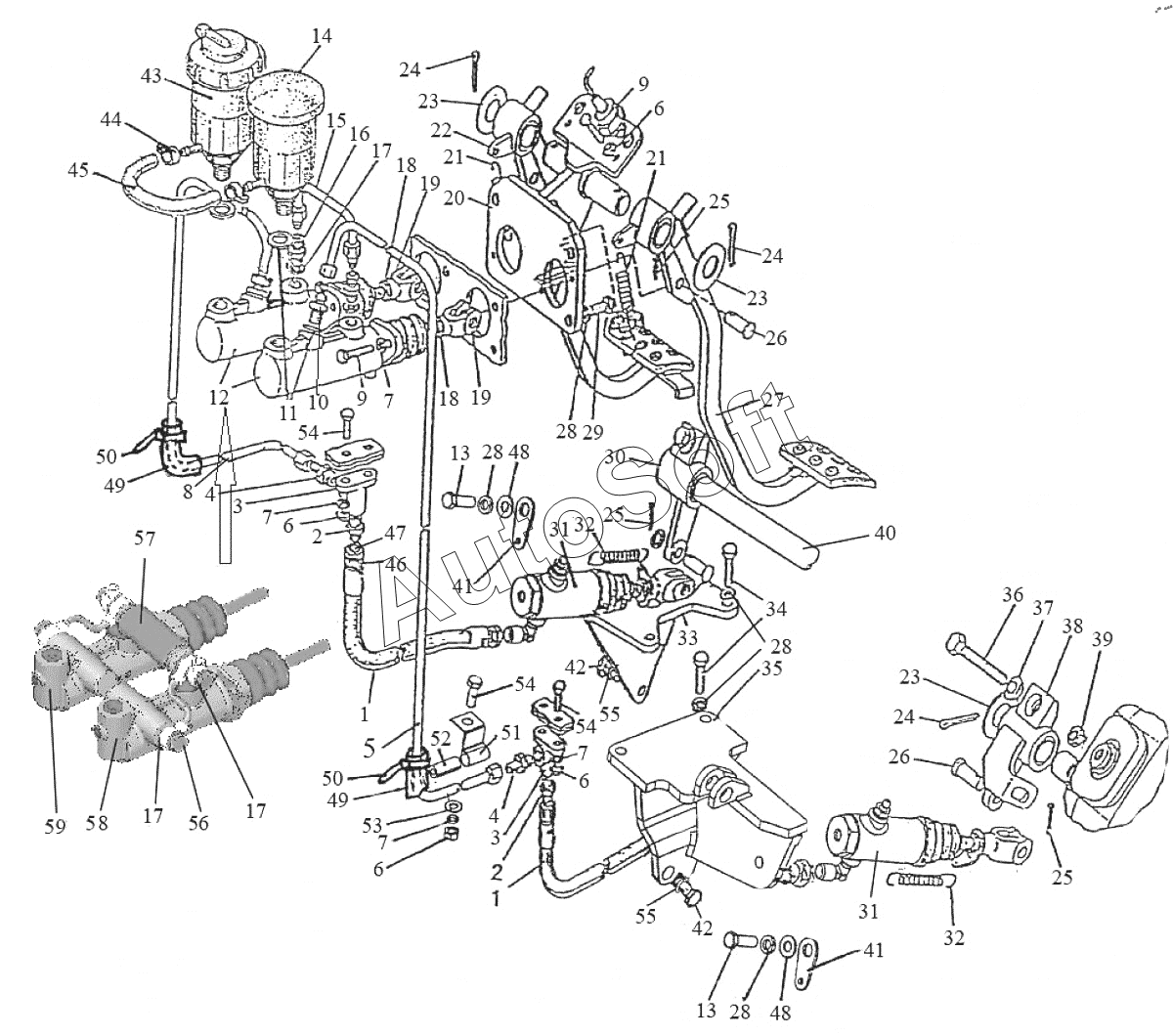

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523М-3503600 | 1***0 | Управление тормозами | |
| 1523М-3503700 | 1***0 | Управление тормозами | |
| 1 | 9***0 | Рукав | |
| 1 | S***5 | Рукав гибкий тормозов | |
| 1 | И***0 | Рукав гибкий тормозов | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***Б | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 1***0 | Трубопровод | |
| 5 | 2***0 | Трубопровод | |
| 6 | Г***9 | Гайка М8-6Н.6.019 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 1***0 | Трубопровод | |
| 8 | 2***0 | Трубопровод | |
| 9 | Б***9 | Болт | |
| 10 | 8***3 | Штуцер | |
| 11 | Д***А | Кольцо | |
| 11 | Д***А | Кольцо | |
| 12 | 6***3 | Цилиндр главный | |
| 12 | S***6 | Цилиндр «CARLISLE» | |
| 13 | Б***9 | Болт | |
| 14 | 8***0 | Бачок | |
| 15 | 8***0 | Трубопровод | |
| 16 | 8***4 | Штуцер | |
| 17 | 3***8 | Прокладка | |
| 17 | 3***8 | Прокладка | |
| 18 | Г***9 | Гайка М10-6Н.6.019 | |
| 19 | 8***3 | Вилка | |
| 20 | 9***0 | Кронштейн | |
| 21 | 7***. | Пружина | |
| 22 | 9***0 | Педаль правая | |
| 23 | 5***1 | Шайба | |
| 24 | Ш***9 | Шплинт 5х36.019 | |
| 25 | Ш***9 | Шплинт | |
| 26 | П***2 | Палец 12х32 | |
| 27 | 9***0 | Педаль левая | |
| 28 | Ш***Т | Шайба | |
| 29 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 30 | 1***5 | Рычаг правый | |
| 31 | 2***0 | Цилиндр рабочий | |
| 31 | 8***Б | Цилиндр рабочий | |
| 32 | 5***Б | Пружина | |
| 33 | 1***Б | Кронштейн правый | |
| 34 | Б***9 | Болт | |
| 35 | 1***Г | Кронштейн левый | |
| 36 | 7***9 | Болт | |
| 37 | 7***8 | Шайба | |
| 38 | 1***5 | Рычаг левый | |
| 39 | Г***9 | Гайка | |
| 40 | 1***5 | Валик | |
| 41 | 9***6 | Ушко | |
| 42 | Б***9 | Болт | |
| 43 | 8***1 | Бачок | |
| 44 | N***1 | Хомут | |
| 44 | Н***W | Хомут | |
| 45 | 8***8 | Шланг | |
| 46 | 9***1 | Ниппель | |
| 47 | Д***2 | Гайка | |
| 48 | Ш***9 | Шайба | |
| 49 | 1***3 | Трубка | |
| 50 | 8***5 | Манжета | |
| 50 | 8***5 | Манжета | |
| 51 | 4***6 | Хомутик | |
| 52 | 1***7 | Трубка | |
| 53 | Ш***9 | Шайба | |
| 54 | Б***9 | Болт | |
| 55 | Ш***Т | Шайба | |
| 56 | 3***7 | Болт | |
| 57 | Ф***3 | Клапан в сборе | |
| 58 | С***2 | Цилиндр главный привода сцепления | |
| 59 | Т***9 | Цилиндр главный привода тормозов |
