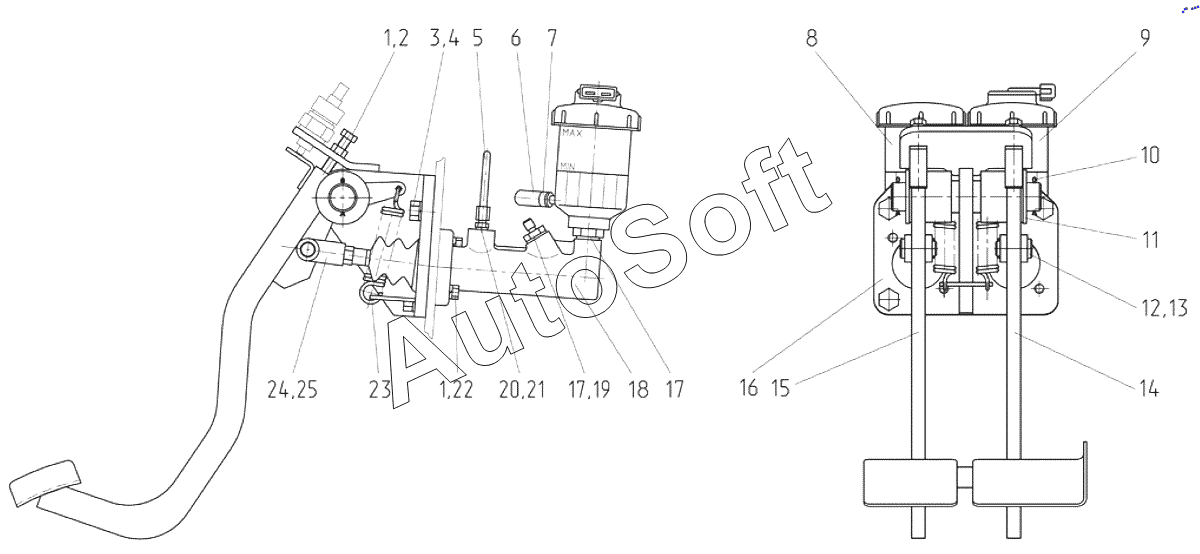

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1523.6 (2019). Педали управления тормозами 1523-3503710
13
25
24
23
22
21
20
19
18
18
17
17
16
15
14
12
11
10
9
8
7
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523-3503710 | 1***0 | Педали управления тормозами | |
| 1 | Б***9 | Болт | |
| 2 | Г***9 | Гайка М8-6Н.6.019 | |
| 3 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 4 | Ш***Т | Шайба | |
| 5 | 8***0 | Трубопровод | |
| 6 | 8***8 | Шланг | |
| 7 | N***1 | Хомут | |
| 7 | Н***W | Хомут | |
| 8 | 8***0 | Бачок | |
| 9 | 8***1 | Бачок | |
| 10 | Ш***9 | Шплинт 5х36.019 | |
| 11 | 5***1 | Шайба | |
| 12 | Ш***9 | Шплинт | |
| 13 | П***2 | Палец 12х32 | |
| 14 | 9***0 | Педаль правая | |
| 15 | 9***0 | Педаль левая | |
| 16 | 9***0 | Кронштейн | |
| 17 | Д***А | Шайба | |
| 18 | 6***) | Цилиндр главный | |
| 18 | S***) | Цилиндр главный | |
| 19 | 8***3 | Штуцер | |
| 20 | 8***4 | Штуцер | |
| 21 | 3***8 | Прокладка | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | 7***м | Пружина | |
| 24 | 8***3 | Вилка | |
| 25 | Г***9 | Гайка М10-6Н.6.019 |
