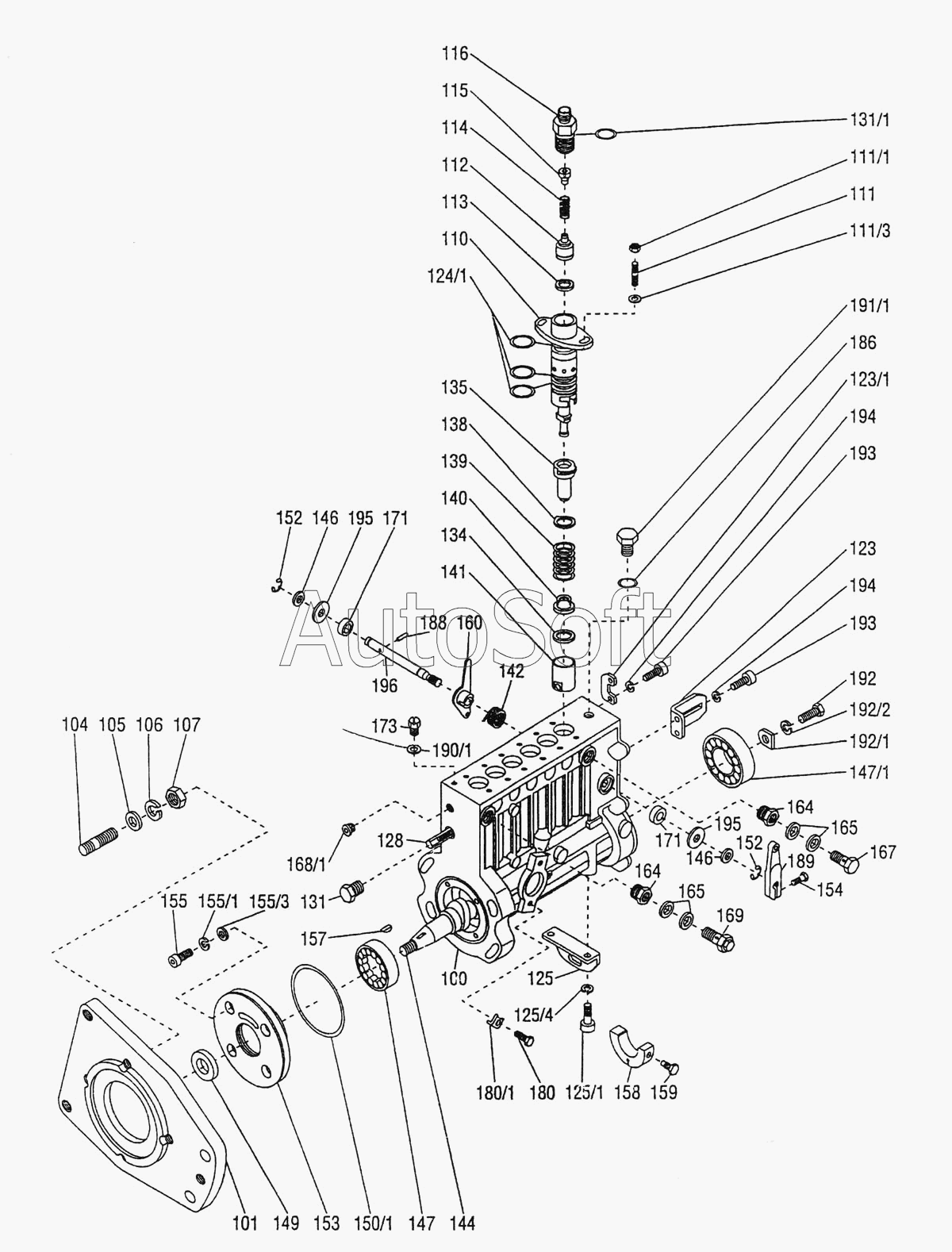

Каталог запасных частей к технике: МТЗ-1523. Перечень запасных частей для устройства впрыска топлива PP6M10P1f-3491
100
101
104
105
106
107
110
111
112
113
114
115
116
123
125
128
131
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
134
135
138
139
140
141
142
144
146
146
147
149
152
152
153
154
155
157
158
159
160
164
164
165
165
167
168
169
171
171
173
180
186
188
189
192
193
193
194
194
195
195
196
1111
1113
1231
1241
1251
1254
1311
1471
1501
1551
1553
1801
1901
1911
1921
1922
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00700-91 | 0***1 | Ось ролика | |
| 04350-48 | 0***8 | Ролик | |
| 20022-88 | 2***8 | Корпус толкателя | |
| 60036-16 | 6***6 | Корпус с упором в сборе | |
| 60503-54 | 6***4 | Блок впрыска | |
| 1 | Т***. | Топливный насос РР6М.f... | |
| 2 | 9***4 | Регулятор RV3М300/ 1050-3394 | |
| 3 | 9***0 | Корректор наддува ZS64-1800 | |
| 4 | 9***4 | Подкачивающий насос СD3М-3554 | |
| 100 | 6***5 | Корпус с втулкой | |
| 101 | 2***0 | Фланец | |
| 104 | 0***9 | Шпилька М10х30 | |
| 105 | 3***9 | Шайба 10, 50 СSN02 1702.15 | |
| 106 | 3***0 | Шайба пружинная СSN02 1702.05 | |
| 107 | 3***3 | Гайка М10 СSN02 1401.25 | |
| 110 | 6***1 | Плунжер и гильза ЕМ10Рf-41 | |
| 111 | 0***4 | Шпилька | |
| 112 | 6***2 | Клапан нагнетания | |
| 113 | 0***6 | Кольцо уплот-нительное | |
| 114 | 3***6 | Пружина 08007-20 | |
| 115 | 0***6 | Втулка | |
| 116 | 0***8 | Штуцер | |
| 123 | 3***0 | Направляющая рейка управления 00981-64 | |
| 125 | 0***4 | Опора | |
| 128 | 0***3 | Рейка управления | |
| 131 | 0***5 | Упорная пробка | |
| 134 | 0***1 | Прокладка S=1,50 | |
| 134 | 0***2 | Прокладка S=1,55 | |
| 134 | 0***3 | Прокладка S=1,60 | |
| 134 | 0***4 | Прокладка S=1,65 | |
| 134 | 0***5 | Прокладка S=1,70 | |
| 134 | 0***6 | Прокладка S=1,75 | |
| 134 | 0***7 | Прокладка S=1,80 | |
| 134 | 0***8 | Прокладка S=1,85 | |
| 134 | 0***9 | Прокладка S=1,90 | |
| 134 | 0***0 | Прокладка S=1,95 | |
| 134 | 0***1 | Прокладка S=2,00 | |
| 134 | 0***2 | Прокладка S=2,05 | |
| 134 | 0***3 | Прокладка S=2,10 | |
| 134 | 0***4 | Прокладка S=2,15 | |
| 134 | 0***5 | Прокладка S=2,20 | |
| 134 | 0***6 | Прокладка S=2,25 | |
| 134 | 0***7 | Прокладка S=2,30 | |
| 134 | 0***8 | Прокладка S=2,35 | |
| 134 | 0***9 | Прокладка S=2,40 | |
| 134 | 0***0 | Прокладка S=2,45 | |
| 134 | 0***1 | Прокладка S=2,50 | |
| 134 | 0***2 | Прокладка S=2,55 | |
| 134 | 0***3 | Прокладка S=2,60 | |
| 134 | 0***4 | Прокладка S=2,65 | |
| 134 | 0***5 | Прокладка S=2,70 | |
| 134 | 0***6 | Прокладка S=2,75 | |
| 134 | 0***7 | Прокладка S=2,80 | |
| 134 | 0***8 | Прокладка S=2,85 | |
| 135 | 2***5 | Поворотная гильза | |
| 138 | 0***4 | Шайба пружины s=1,00 | |
| 139 | 3***3 | Пружина 08007-25 | |
| 140 | 0***5 | Нижняя плита | |
| 141 | 6***7 | Роликовый толкатель | |
| 142 | 3***7 | Пружина 08301-24 | |
| 144 | 2***3 | Кулачковый вал | |
| 146 | 0***7 | Прокладка | |
| 147 | 3***7 | Подшипник (передний) RNU204Е СSN02 4673 | |
| 149 | 3***0 | Манжета 25х35х7 СSN02 9401.0 | |
| 152 | 3***4 | Кольцо стопорное 9 СSN02 2929.05 | |
| 153 | 2***6 | Центрирующая крышка | |
| 154 | 3***1 | Болт М6х18 СSN02 1103.55 | |
| 155 | 3***2 | Винт М6х16 СSN02 1207.52 | |
| 157 | 1***2 | Шпонка 4х6,5 СSN301385,1 | |
| 158 | 0***0 | Подшипник упорный | |
| 159 | 0***0 | Стопорный винт | |
| 160 | 5***0 | Рычаг в сборе | |
| 164 | 0***3 | Переходник | |
| 165 | 1***4 | Кольцо уплотнительное 14х20 СSN02 9310,2 | |
| 167 | 1***1 | Болт поворотного угольника М8 с кадмиевым покрытием СSN137993,92 | |
| 168 | 0***7 | Пробка резьбовая | |
| 169 | 6***9 | Клапан перепускной | |
| 171 | 3***0 | Манжета 11х19х5 СSN02 9401.0 | |
| 173 | 0***7 | Винт выпуска воздуха | |
| 180 | 3***1 | Болт М6х20 СSN02 1207.55 | |
| 186 | 3***3 | Кольцо 16х12 РN02 9280.2 | |
| 188 | 3***8 | Штифт 4х18 СSN02 2150.2 | |
| 189 | 0***5 | Рычаг в сборе | |
| 192 | 3***4 | Болт М6х14 СSN02 1207.52 | |
| 193 | 3***4 | Винт М5х12 СSN02 1143.52 | |
| 194 | 3***9 | Шайба пружинная 5 СSN02 1740,02 | |
| 195 | 0***2 | Шайба | |
| 196 | 0***3 | Ось | |
| 1111 | 3***8 | Гайка М6 СSN02 1402.55 | |
| 1113 | 0***0 | Шайба | |
| 1231 | 0***0 | Упор рейки | |
| 1241 | 3***7 | Кольцо уплотнительное 06818-58 | |
| 1251 | 3***2 | Винт М8х22 СSN021143.55 | |
| 1254 | 3***9 | Шайба пружинная 8 СSN02 1741.05 | |
| 1311 | 3***2 | Кольцо 14х2 РN02 9281.9 | |
| 1471 | 3***7 | Подшипник (задний) 6305А СSN02 4630 | |
| 1501 | 3***1 | Кольцо вала 65х2 РN02 9281.2 | |
| 1551 | 3***3 | Шайба пружинная 6 СSN02 1740.05 | |
| 1553 | 0***1 | Шайба s=0,50 | |
| 1801 | 0***6 | Прижим | |
| 1901 | 1***1 | Кольцо уплотнительное 6х10 СSN02 9310,2 | |
| 1911 | 0***0 | Пробка резьбовая | |
| 1921 | 0***5 | Прокладка | |
| 1922 | 3***0 | Шайба пружинная 6 DIN 127ВВN762 |
