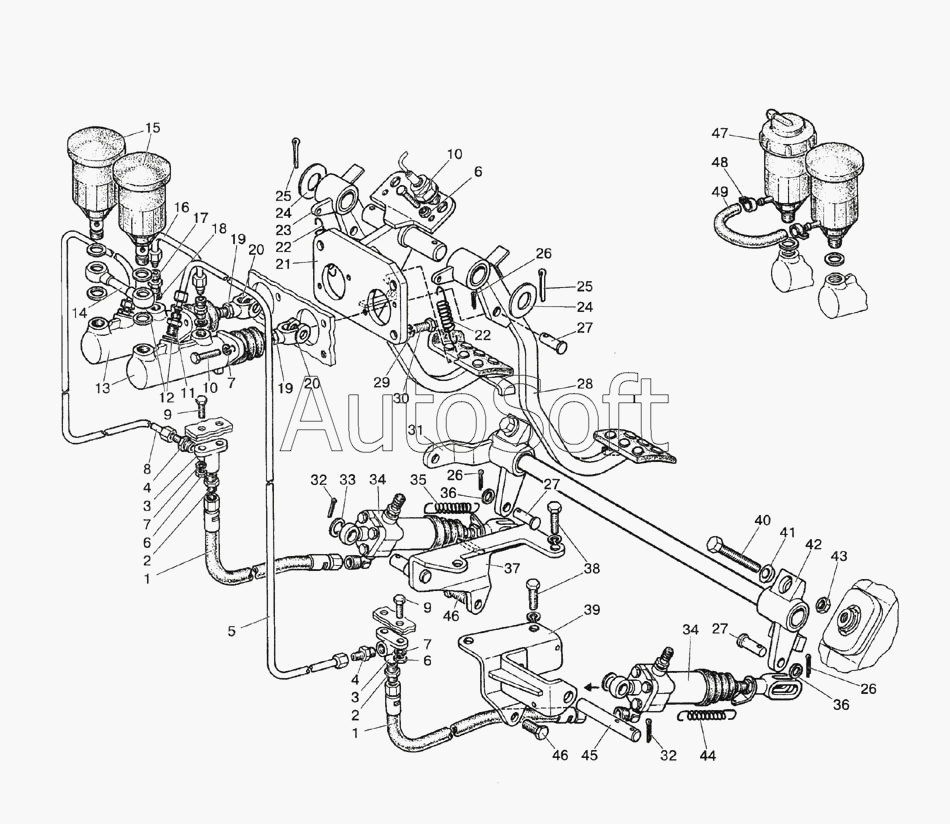

Каталог запасных частей к технике: МТЗ-1522 (2008). Управление тормозами
1
1
2
2
3
3
4
4
5
6
6
6
7
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
24
25
25
26
26
26
27
27
27
28
29
30
31
32
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Рукав высокого давления | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***5 | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 1***0 | Трубопровод | |
| 6 | М***8 | Гайка | |
| 7 | Ш***8 | Шайба | |
| 8 | 1***0 | Трубопровод | |
| 9 | М***5 | Болт | |
| 10 | М***5 | Болт | |
| 11 | 8***3 | Штуцер | |
| 12 | Д***А | Кольцо | |
| 13 | G***6 | Цилиндр главный Girling | |
| 14 | 8***5 | Трубопровод | |
| 15 | 8***0 | Бачок | |
| 16 | 8***0 | Трубопровод | |
| 17 | 8***4 | Штуцер | |
| 18 | 3***8 | Прокладка | |
| 19 | М***0 | Гайка | |
| 20 | 8***3 | Вилка | |
| 21 | 8***0 | Кронштейн | |
| 22 | 7***3 | Пружина | |
| 23 | 1***1 | Педаль правая | |
| 24 | 5***1 | Шайба | |
| 25 | 5***6 | Шплинт | |
| 26 | 3***8 | Шплинт | |
| 27 | 1***2 | Палец | |
| 28 | 1***1 | Педаль левая | |
| 29 | Ш***0 | Шайба | |
| 30 | М***5 | Болт | |
| 31 | 1***5 | Рычаг правый | |
| 32 | 4***2 | Шплинт | |
| 33 | Ш***6 | Шайба | |
| 34 | 1***0 | Цилиндр рабочий | |
| 35 | 8***2 | Пружина | |
| 36 | Ш***2 | Шайба | |
| 37 | 1***0 | Кронштейн правый | |
| 38 | М***5 | Болт | |
| 39 | 1***0 | Кронштейн левый | |
| 40 | 7***9 | Болт | |
| 41 | 7***8 | Шайба | |
| 42 | 1***5 | Рычаг левый | |
| 43 | М***а | Контргайка | |
| 44 | 5***2 | Пружина | |
| 45 | 1***3 | Ось | |
| 46 | М***0 | Болт | |
| 47 | 8***1 | Бачок | |
| 48 | N***0 | Хомут | |
| 49 | 8***8 | Шланг |
