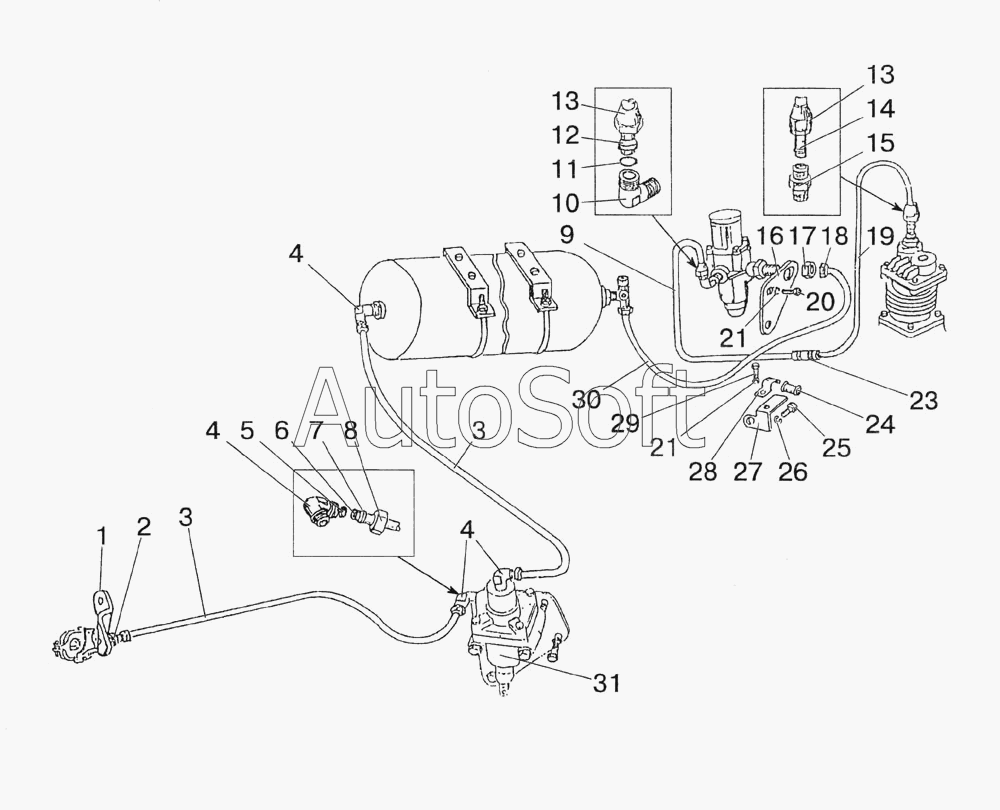

Каталог запасных частей к технике: МТЗ-1522 (2008). Трубопроводы и арматура пневмопривода тормозов прицепа
19
30
3
9
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Кронштейн | |
| 2 | 1***2 | Штуцер | |
| 3 | 1***1 | Трубопровод | |
| 3 | 1***1 | Трубка | |
| 4 | 1***3 | Угольник | |
| 5 | 0***4 | Кольцо | |
| 6 | 1***2 | Нипель | |
| 7 | 1***4 | Муфта | |
| 8 | 1***3 | Гайка | |
| 9 | 1***0 | Трубопровод | |
| 9 | 1***1 | Трубка | |
| 10 | 7***3 | Угольник | |
| 11 | 0***4 | Кольцо | |
| 12 | 7***8 | Муфта | |
| 13 | 7***3 | Гайка накидная | |
| 14 | 8***4 | Муфта | |
| 15 | 7***2 | Штуцер | |
| 16 | 1***2 | Кронштейн | |
| 17 | 8***6 | Контргайка | |
| 18 | 1***6 | Гайка накидная | |
| 19 | 1***0 | Трубопровод | |
| 19 | 1***1 | Трубопровод | |
| 20 | М***0 | Болт | |
| 21 | Ш***8 | Шайба | |
| 22 | 7***3 | Шланг | |
| 23 | Н***W | Хомут НОРМА TORRO 16-22/9-C6W | |
| 24 | 7***7 | Втулка | |
| 25 | М***2 | Болт | |
| 26 | Ш***6 | Шайба | |
| 27 | 1***4 | Кронштейн | |
| 28 | 7***1 | Держатель | |
| 29 | М***6 | Болт | |
| 30 | 1***0 | Трубопровод | |
| 30 | 1***1 | Трубка | |
| 31 | 8***0 | Кран тормозной | |
| 31 | А***0 | Кран тормозной |
