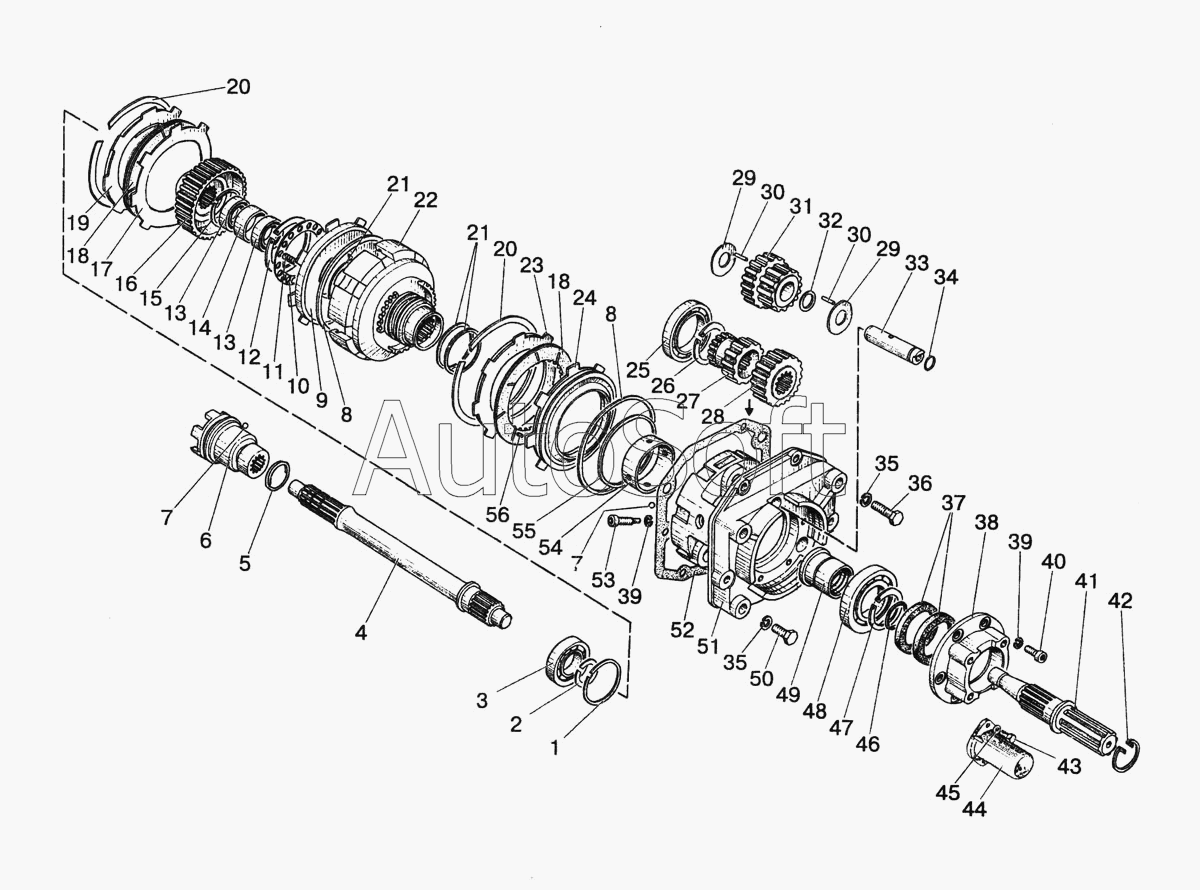

Каталог запасных частей к технике: МТЗ-1522 (2008). Вал отбора мощности (BOM)
4
6
1522-4202030
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
39
40
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4202020 | 1***0 | Корпус | |
| 1522-4202030 | 1***0 | Фрикцион | |
| 1 | 2***0 | Кольцо | |
| 2 | 2***0 | Кольцо | |
| 3 | 2***8 | Подшипник | |
| 4 | 1***1 | Вал ведущий | |
| 4 | 1***0 | Вал ведущий | |
| 5 | А***2 | Кольцо | |
| 6 | 5***1 | Муфта переключения | |
| 6 | 5***1 | Муфта переключения | |
| 7 | 7***8 | Шарик | |
| 8 | 8***2 | Кольцо | |
| 9 | 8***1 | Поршень | |
| 10 | 8***3 | Опора | |
| 11 | 8***5 | Пружина | |
| 12 | 1***0 | Кольцо | |
| 13 | 3***5 | Подшипник | |
| 14 | 8***2 | Втулка | |
| 15 | 2***2 | Кольцо | |
| 16 | 1***4 | Муфта шлицевая | |
| 17 | 8***5 | Диск ведомый | |
| 18 | 8***4 | Диск ведущий | |
| 19 | 8***1 | Диск | |
| 20 | 8***2 | Кольцо | |
| 21 | 1***1 | Кольцо | |
| 22 | 8***1 | Барабан | |
| 23 | 8***9 | Диск упорный | |
| 24 | 8***3 | Поршень тормоза | |
| 25 | 1***3 | Подшипник | |
| 26 | 2***5 | Кольцо | |
| 27 | 1***6 | Шестерня | |
| 28 | 1***1 | Шестерня | |
| 29 | 1***3 | Шайба упорная | |
| 30 | 5***8 | Ролик | |
| 31 | 1***8 | Шестерня | |
| 32 | 1***4 | Втулка | |
| 33 | 1***2 | Ось промежуточная | |
| 34 | 0***4 | Кольцо | |
| 35 | Ш***2 | Шайба | |
| 36 | 2***5 | Болт | |
| 37 | 8***8 | Манжета | |
| 38 | К***0 | Крышка | |
| 39 | Ш***0 | Шайба | |
| 40 | Ф***Б | Винт | |
| 41 | 1***6 | Хвостовик ВОМ (8 шлиц-540 об/мин) | |
| 41 | 1***7 | Хвостовик ВОМ 2 (21 шлиц) | |
| 41 | 1***7 | Хвостовик ВОМ 3 (20 шлиц) | |
| 41 | 1***7 | Хвостовик ВОМ 2С (8 шлиц-1000 об/мин) | |
| 42 | 2***7 | Кольцо стопорное | |
| 43 | М***6 | Болт | |
| 44 | 1***5 | Колпак заднего БОМ | |
| 45 | Ш***8 | Шайба | |
| 46 | 0***1 | Кольцо | |
| 47 | 2***0 | Кольцо | |
| 48 | 2***2 | Подшипник | |
| 49 | 8***7 | Втулка | |
| 50 | М***0 | Болт | |
| 51 | 1***4 | Корпус | |
| 52 | 1***3 | Прокладка | |
| 53 | 8***3 | Винт | |
| 54 | 1***2 | Втулка | |
| 55 | 8***7 | Кольцо | |
| 56 | 8***1 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
