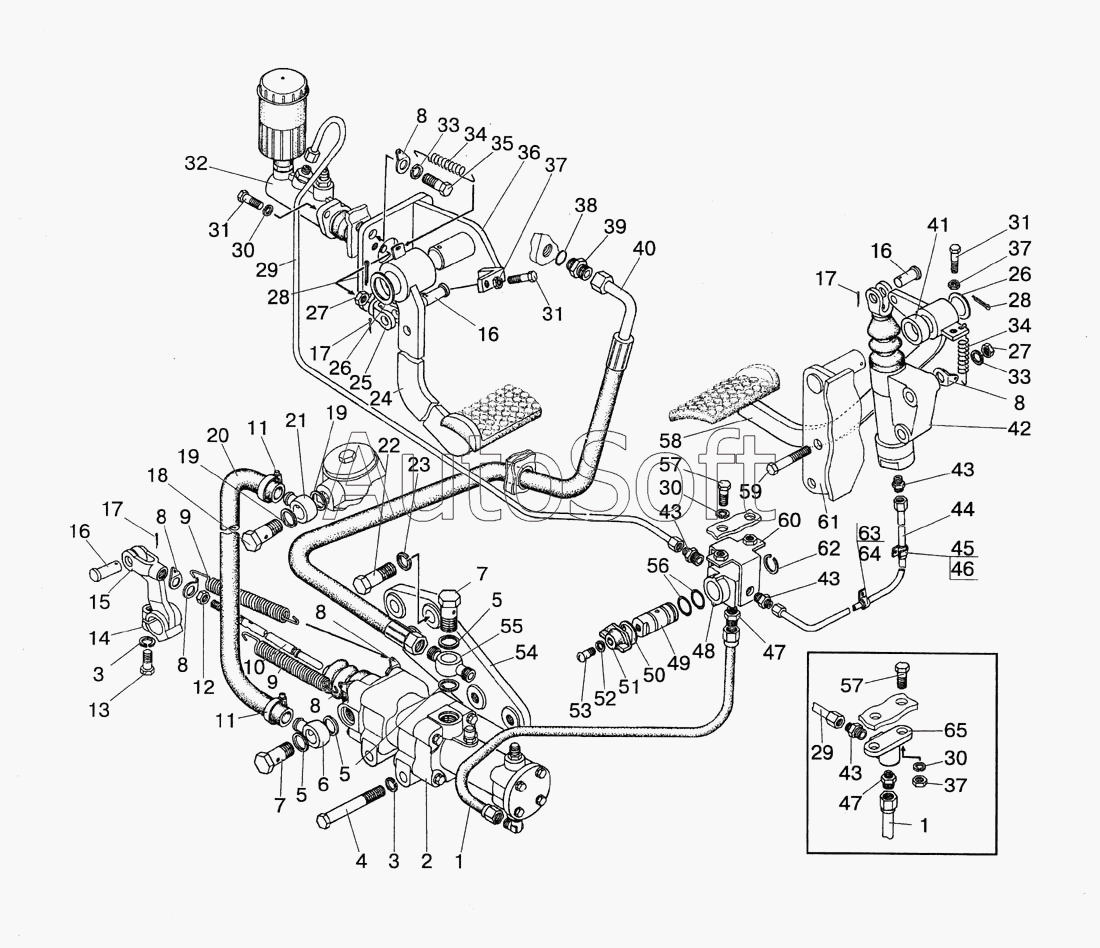

Каталог запасных частей к технике: МТЗ-1522 (2008). Управление сцеплением на переднем ходу и реверсе
41
49
48
47
47
46
45
44
43
43
43
43
42
50
40
39
38
37
37
37
36
35
34
34
33
33
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
8
8
8
8
8
8
16
16
16
15
14
13
12
11
11
10
9
9
17
17
17
7
7
6
5
5
5
4
3
3
2
1
1
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
30
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1602100 | 1***0 | Кран | |
| 1 | 9***2 | Рукав высокого давления | |
| 2 | 1***0 | Гидроусилитель | |
| 3 | Ш***2 | Шайба | |
| 4 | М***0 | Болт | |
| 5 | 4***6 | Шайба | |
| 6 | С***0 | Труба | |
| 7 | 4***2 | Болт | |
| 8 | 8***6 | Ушко | |
| 9 | 5***2 | Пружина | |
| 10 | 1***2 | Тяга | |
| 11 | Х***1 | Хомут | |
| 12 | М***5 | Гайка | |
| 13 | М***5 | Болт | |
| 14 | 1***9 | Рычаг | |
| 15 | 5***3 | Вилка | |
| 16 | 1***2 | Палец | |
| 17 | 3***8 | Шплинт | |
| 18 | 4***7 | Болт | |
| 19 | 4***А | Шайба | |
| 20 | 1***1 | Шланг | |
| 21 | 1***0 | Маслопровод | |
| 22 | М***0 | Болт | |
| 23 | Ш***6 | Шайба | |
| 24 | 1***0 | Педаль | |
| 25 | 8***3 | Вилка | |
| 26 | 5***7 | Шайба упорная | |
| 27 | М***0 | Гайка | |
| 28 | 4***6 | Шплинт | |
| 29 | 1***5 | Маслопровод | |
| 30 | Ш***8 | Шайба | |
| 31 | М***5 | Болт | |
| 32 | 7***6 | Цилиндр "Гирлинг" | |
| 33 | Ш***0 | Шайба | |
| 34 | 7***3 | Пружина | |
| 35 | М***5 | Болт | |
| 36 | 1***0 | Кронштейн | |
| 37 | М***8 | Гайка | |
| 38 | 0***2 | Кольцо | |
| 39 | 1***6 | Штуцер | |
| 40 | 1***3 | Рукав высокого давления | |
| 41 | 7***2 | Втулка | |
| 42 | 1***0 | Цилиндр главный | |
| 43 | 8***1 | Штуцер | |
| 44 | 1***0 | Маслопровод | |
| 45 | 3***6 | Трубка | |
| 46 | 5***1 | Скоба | |
| 47 | 8***5 | Штуцер | |
| 48 | 1***1 | Корпус крана | |
| 49 | 1***3 | Золотник | |
| 50 | 8***4 | Упор | |
| 51 | 8***3 | Рукоятка | |
| 52 | Ш***6 | Шайба | |
| 53 | В***0 | Винт | |
| 54 | 1***7 | Кронштейн | |
| 55 | 1***8 | Угольник | |
| 56 | 0***6 | Кольцо | |
| 57 | М***5 | Болт | |
| 58 | 1***0 | Педаль | |
| 59 | М***5 | Болт | |
| 60 | 1***5 | Кронштейн | |
| 61 | 1***0 | Кронштейн | |
| 62 | В***6 | Кольцо | |
| 63 | 7***5 | Кляммер | |
| 64 | П***2 | Прокладка | |
| 65 | 8***5 | Угольник |
