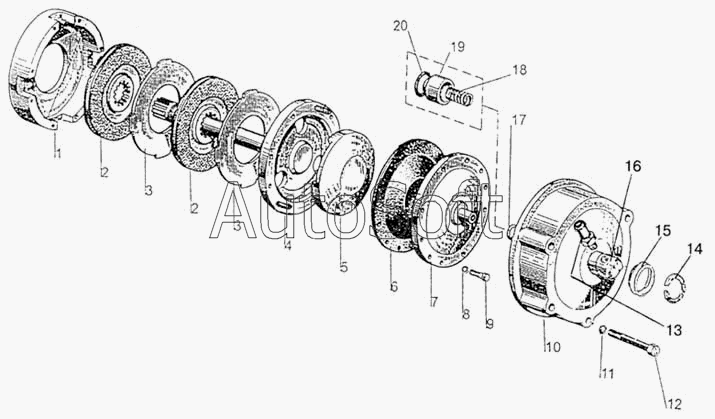

Каталог запасных частей к технике: МТЗ-922 (2008). Механизм блокировки дифференциала
70-2409010-Б-01
16
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
70-2409010-Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2409010-Б | 7***Б | Муфта блокировочная в сборе | |
| 70-2409010-Б-01 | 7***1 | Муфта блокировки | |
| 1 | 7***А | Корпус муфты | |
| 2 | 7***1 | Диск | |
| 3 | 7***8 | Диск отжимной | |
| 4 | 7***0 | Вал блокировочный | |
| 4 | 7***1 | Вал блокировочный | |
| 5 | 7***8 | Диск нажимной | |
| 6 | 7***1 | Диафрагма | |
| 7 | 7***Б | Крышка диафрагмы | |
| 8 | Ш***8 | Шайба | |
| 9 | М***0 | Болт | |
| 10 | 7***1 | Кожух | |
| 11 | Ш***2 | Шайба | |
| 12 | 1***4 | Болт | |
| 12 | М***0 | Болт | |
| 13 | 8***0 | Штуцер | |
| 14 | В***0 | Кольцо | |
| 15 | 8***А | Уплотнитель | |
| 16 | 7***Б | Переходник | |
| 16 | 8***3 | Переходник (10-18) | |
| 17 | 0***М | Кольцо уплотнительное | |
| 18 | 5***А | Пружина | |
| 19 | 7***А | Втулка | |
| 20 | 7***Б | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
