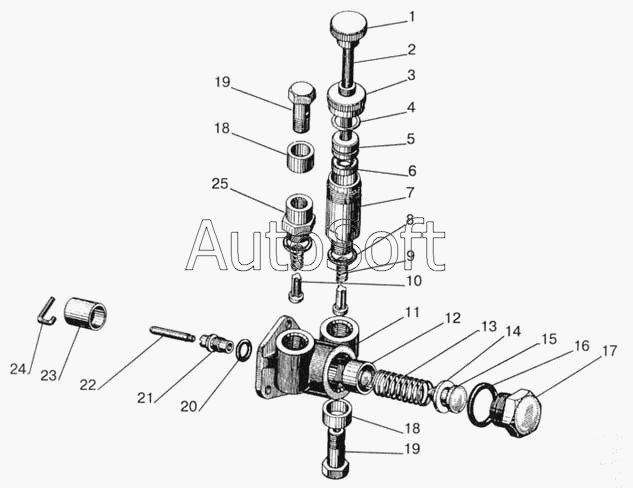

Каталог запасных частей к технике: МТЗ-922 (2008). Насос подкачивающий
УТН-3-1106010-А4
11
16-с35-3Б
21
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-с35-3Б | 1***Б | Насос ручной (1-7) | |
| УТН-3-1106010-А4 | У***4 | Насос подкачивающий в сборе | |
| 1 | 1***5 | Рукоятка | |
| 2 | 1***6 | Шток | |
| 3 | 1***2 | Крышка | |
| 4 | 1***0 | Кольцо уплотнительное | |
| 5 | 1***9 | Рукоятка с поршнем (1-5) | |
| 6 | 1***9 | Прокладка | |
| 7 | 1***А | Цилиндр | |
| 8 | 1***2 | Прокладка | |
| 9 | 1***1 | Пружина | |
| 10 | 1***А | Клапан | |
| 11 | У***А | Корпус насоса в сборе | |
| 11 | У***4 | Корпус | |
| 12 | У***6 | Поршень | |
| 13 | 4***1 | Пружина | |
| 14 | 1***0 | Шайба защитная | |
| 15 | 1***А | Упор пружины | |
| 16 | У***6 | Кольцо | |
| 17 | 1***А | Пробка | |
| 18 | 1***1 | Втулка (деталь технологическая) | |
| 19 | А***2 | Болт | |
| 20 | У***2 | Кольцо | |
| 21 | 1***А | Втулка | |
| 21 | 1***А | Втулка (21-22) | |
| 22 | 1***2 | Стержень | |
| 23 | У***3 | Толкатель | |
| 24 | У***5 | Скоба (деталь технологическая) | |
| 25 | У***1 | Футорка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
