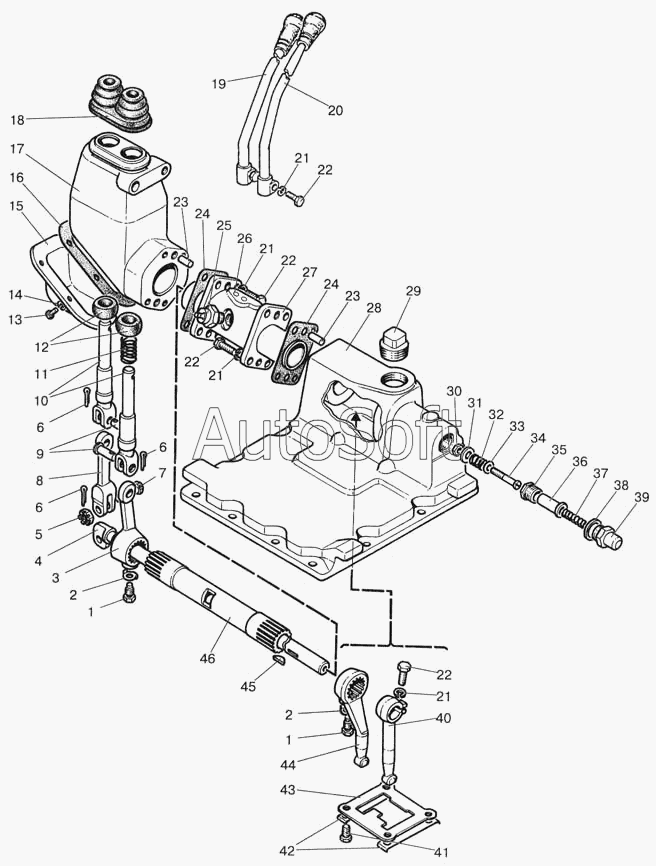

Каталог запасных частей к технике: МТЗ-922 (2008). Механизм управления коробкой передач
17
17
1
1
2
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Болт | |
| 2 | 5***7 | Шайба | |
| 3 | 9***7 | Рычаг | |
| 4 | 9***0 | Вал | |
| 4 | 9***0 | Вал | |
| 5 | М***2 | Гайка | |
| 6 | 3***8 | Шплинт | |
| 7 | 8***8 | Болт | |
| 8 | 9***8 | Вилка | |
| 9 | 1***2 | Палец | |
| 10 | 8***4 | Вилка | |
| 11 | 7***7 | Пружина | |
| 12 | 1***2 | Сфера | |
| 13 | М***4 | Болт | |
| 14 | Ш***6 | Шайба | |
| 15 | 9***3 | Крышка | |
| 16 | 9***4 | Прокладка | |
| 17 | 9***1 | Корпус | |
| 17 | 9***0 | Корпус (1-18, 23, 24, 45, 46) | |
| 17 | 9***2 | Корпус (1-18, 23, 24, 45, 46) | |
| 18 | 9***9 | Чехол | |
| 19 | 9***0 | Рычаг | |
| 19 | 9***0 | Рычаг | |
| 20 | 9***0 | Рычаг | |
| 20 | 9***0 | Рычаг | |
| 21 | Ш***0 | Шайба | |
| 22 | М***0 | Болт | |
| 23 | Ш***5 | Штифт | |
| 24 | 9***6 | Прокладка | |
| 25 | В***4 | Выключатель блокировки промежуточного реле | |
| 26 | 9***3 | Заглушка | |
| 27 | 9***2 | Проставка | |
| 27 | 9***1 | Проставка | |
| 28 | 9***5 | Крышка | |
| 29 | П***' | Пробка | |
| 30 | М***8 | Гайка | |
| 31 | Ш***8 | Шайба | |
| 32 | А***3 | Пружина | |
| 33 | Ш***8 | Шайба | |
| 34 | 9***2 | Винт | |
| 35 | 8***1 | Втулка | |
| 36 | 9***3 | Фиксатор | |
| 37 | 9***4 | Пружина | |
| 38 | 8***8 | Шайба | |
| 39 | 8***2 | Корпус | |
| 40 | 7***1 | Рычаг | |
| 41 | М***8 | Болт | |
| 42 | 5***А | Пластина стопорная | |
| 43 | 9***4 | Пластина | |
| 44 | 9***6 | Рычаг | |
| 45 | С***1 | Шпонка 6x11 | |
| 46 | 9***5 | Труба | |
| 46 | 9***5 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
