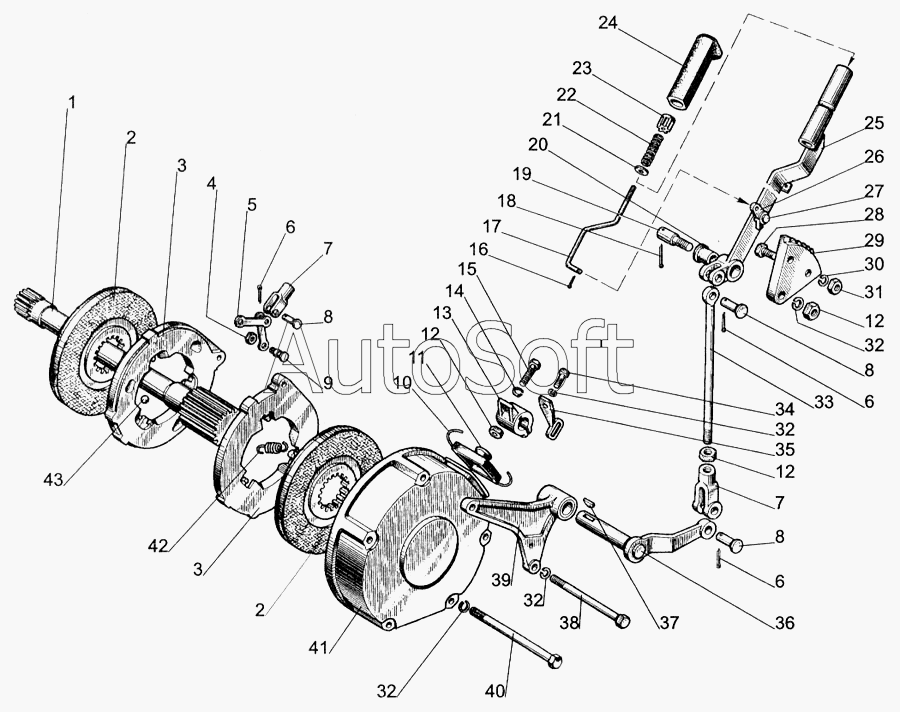

Каталог запасных частей к технике: МТЗ-1005 (2008). Стояночно-запасной тормоз. Управление стояночно-запасным тормозом
50-3502010
3
1
2
2
3
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3502010 | 5***0 | Тормоз в сборе | |
| 1 | 7***5 | Вал | |
| 2 | 7***0 | Диск тормозной | |
| 3 | 5***А | Диски нажимные в сборе | |
| 3 | 5***В | Диск нажимной | |
| 4 | М***8 | Гайка | |
| 5 | 5***6 | Тяга | |
| 6 | 3***8 | Шплинт | |
| 7 | 5***3 | Вилка | |
| 8 | 1***2 | Палец | |
| 9 | 5***8 | Палец | |
| 10 | 1***0 | Проволока | |
| 11 | 5***2 | Чехол | |
| 12 | М***5 | Гайка | |
| 13 | 7***А | Рычаг | |
| 14 | 7***8 | Шайба | |
| 15 | 7***9 | Болт | |
| 16 | 2***2 | Шплинт | |
| 17 | 7***2 | Тяга | |
| 18 | 4***5 | Шплинт | |
| 19 | 7***Б | Ось | |
| 20 | 7***Б | Втулка | |
| 21 | Ш***5 | Шайба | |
| 22 | 1***1 | Пружина | |
| 23 | А***2 | Кнопка | |
| 24 | А***1 | Рукоятка | |
| 25 | 8***0 | Рычаг | |
| 26 | 5***6 | Защелка | |
| 27 | 7***4 | Ось | |
| 28 | М***0 | Болт | |
| 29 | 7***Б | Сектор | |
| 30 | Ш***0 | Шайба | |
| 31 | М***0 | Гайка | |
| 32 | Ш***2 | Шайба | |
| 33 | 8***1 | Тяга | |
| 34 | М***5 | Болт | |
| 35 | 7***7 | Рычаг | |
| 36 | 8***0 | Валик | |
| 37 | 6***1 | Шпонка сегментная | |
| 38 | М***0 | Болт | |
| 39 | 7***0 | Кронштейн | |
| 40 | М***0 | Болт | |
| 41 | 5***5 | Кожух | |
| 42 | 7***3 | Пружина | |
| 43 | 2***0 | Шарик |
