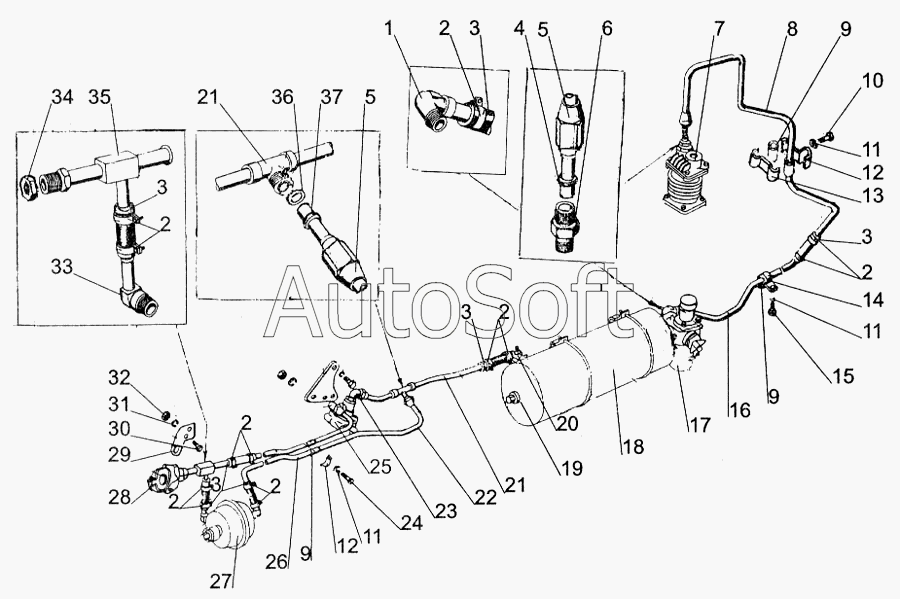

Каталог запасных частей к технике: МТЗ-1005 (2008). Пневмопривод
28
18
19
20
21
21
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
7
85-3506005-А-01
8
21
1
2
2
2
2
2
2
3
3
3
3
4
5
5
6
26
8
9
9
9
10
11
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-3506005-А-01 | 8***1 | Пневмопривод | |
| 1 | 7***5 | Угольник | |
| 2 | Х***1 | Хомут | |
| 3 | 7***3 | Шланг | |
| 4 | 7***4 | Муфта конусная 14 | |
| 5 | 7***3 | Гайка накидная | |
| 6 | 7***2 | Штуцер | |
| 7 | А***В | Компрессор | |
| 8 | 8***А | Трубопровод | |
| 8 | 8***А | Трубопровод | |
| 9 | 7***7 | Втулка | |
| 10 | М***0 | Болт | |
| 11 | Ш***8 | Шайба | |
| 12 | 7***6 | Планка | |
| 13 | 7***4 | Планка | |
| 14 | 7***1 | Держатель | |
| 15 | М***6 | Болт | |
| 16 | 8***1 | Трубопровод | |
| 17 | 8***0 | Регулятор давления | |
| 18 | 8***0 | Баллон | |
| 19 | К***8 | Пробка | |
| 20 | 7***1 | Угольник | |
| 21 | 8***0 | Трубопровод 85-3506145 с муфтой и кольцом в сборе | |
| 21 | 8***5 | Трубопровод | |
| 22 | 7***1 | Трубопровод (для спецкомплектаций) | |
| 23 | 7***3 | Угольник | |
| 24 | М***5 | Болт | |
| 25 | 8***0 | Кран тормозной | |
| 26 | 7***0 | Трубопровод 70-3506471 с кольцом и муфтой в сборе | |
| 26 | 7***1 | Трубопровод | |
| 27 | А***0 | Пневмопереходник в сборе | |
| 28 | 8***0 | Головка соединительная | |
| 29 | 7***2 | Кронштейн | |
| 30 | М***5 | Болт | |
| 31 | Ш***0 | Шайба | |
| 32 | М***0 | Гайка | |
| 33 | 7***5 | Угольник (для спецкомплектаций) | |
| 34 | М***5 | Гайка | |
| 35 | 7***0 | Тройник (для спецкомплектаций) | |
| 36 | 0***4 | Кольцо | |
| 37 | 7***8 | Муфта |
