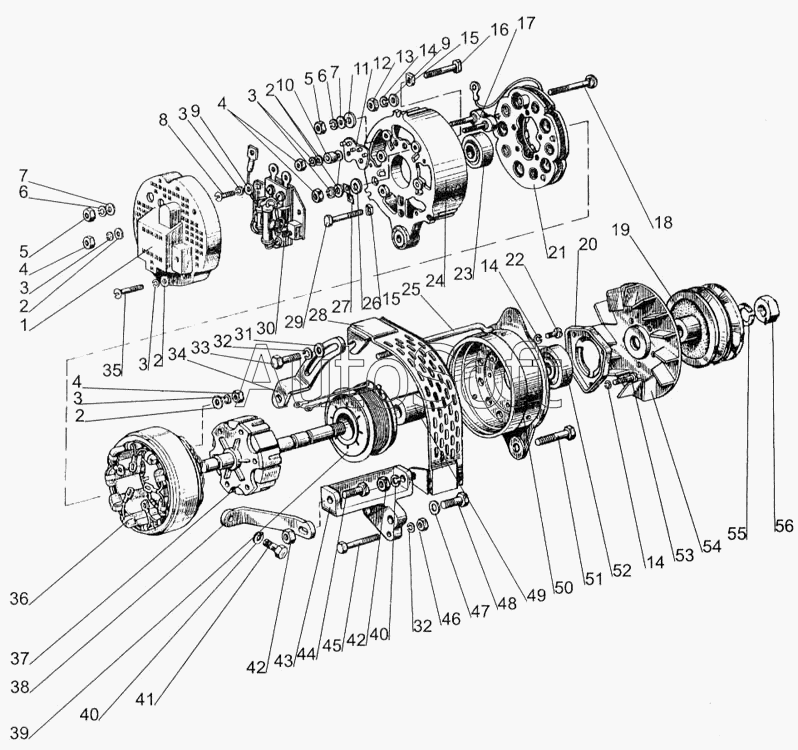

Каталог запасных частей к технике: МТЗ-1005 (2008). Генератор 468.3701000-01
468-3701000-01
1
2
2
2
2
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 468-3701000-01 | 4***1 | Генератор | |
| 1 | 9***2 | Крышка регулирующего устройства | |
| 2 | 0***1 | Шайба 4 ОСТ 37.001.144-75 | |
| 3 | 4***Л | Шайба | |
| 4 | 0***0 | Гайка M4-6 | |
| 5 | 0***3 | Гайка М6-6Н ОСТ 37.001.124-75 | |
| 6 | 6***Л | Шайба | |
| 7 | 0***5 | Шайба 6 01 16 ГОСТ 10450-78 | |
| 8 | 0***2 | Винт VМ5х14 | |
| 9 | 0***3 | Шайба 5 01 016 ГОСТ 11371-78 | |
| 10 | 9***1 | Втулка распорная | |
| 11 | 4***7 | Шайба изоляционная | |
| 12 | 9***3 | Изолятор | |
| 13 | 0***2 | Гайка М6-7Н ОСТ 37.001.124-75 | |
| 14 | 5***Л | Шайба | |
| 15 | 9***1 | Изолятор фазный | |
| 16 | 9***1 | Болт М4х35 | |
| 17 | 9***0 | Панель выводов | |
| 18 | 4***5 | Болт М6х53 | |
| 19 | 4***1 | Шкив | |
| 20 | 4***7 | Крышка подшипника | |
| 21 | 9***1 | Блок выпрямительный | |
| 22 | 0***6 | Винт VМ5х9,5 | |
| 23 | 6***9 | Шарикоподшипник | |
| 24 | 9***0 | Крышка задняя | |
| 25 | 4***0 | Болт стяжной | |
| 26 | 9***7 | Шайба изоляционная | |
| 27 | 4***9 | Перемычка | |
| 28 | 2***А | Щиток | |
| 29 | 4***8 | Болт М4х27,5 | |
| 30 | 9***0 | Регулирующее устройство | |
| 31 | 5***3 | Шайба | |
| 32 | Ш***8 | Шайба | |
| 33 | М***0 | Болт | |
| 34 | 2***3 | Планка | |
| 35 | 0***3 | Винт VМ4х25 | |
| 36 | 9***0 | Статор | |
| 37 | 9***0 | Ротор | |
| 38 | 2***В | Растяжка | |
| 39 | 4***0 | Катушка возбуждения | |
| 40 | Ш***0 | Шайба | |
| 41 | М***0 | Болт | |
| 42 | М***0 | Гайка | |
| 43 | 2***В | Кронштейн генератора | |
| 44 | М***5 | Болт | |
| 45 | М***5 | Болт | |
| 46 | М***8 | Гайка | |
| 47 | 2***9 | Шайба | |
| 48 | М***0 | Болт | |
| 49 | 4***5 | Втулка ротора | |
| 50 | 4***1 | Крышка передняя | |
| 51 | М***0 | Болт | |
| 52 | 6***9 | Шарикоподшипник | |
| 53 | 0***3 | Винт М5-6gх26 ОСТ 37001.127-81 | |
| 54 | 4***3 | Вентилятор | |
| 55 | 1***Л | Шайба | |
| 56 | 0***7 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 |
