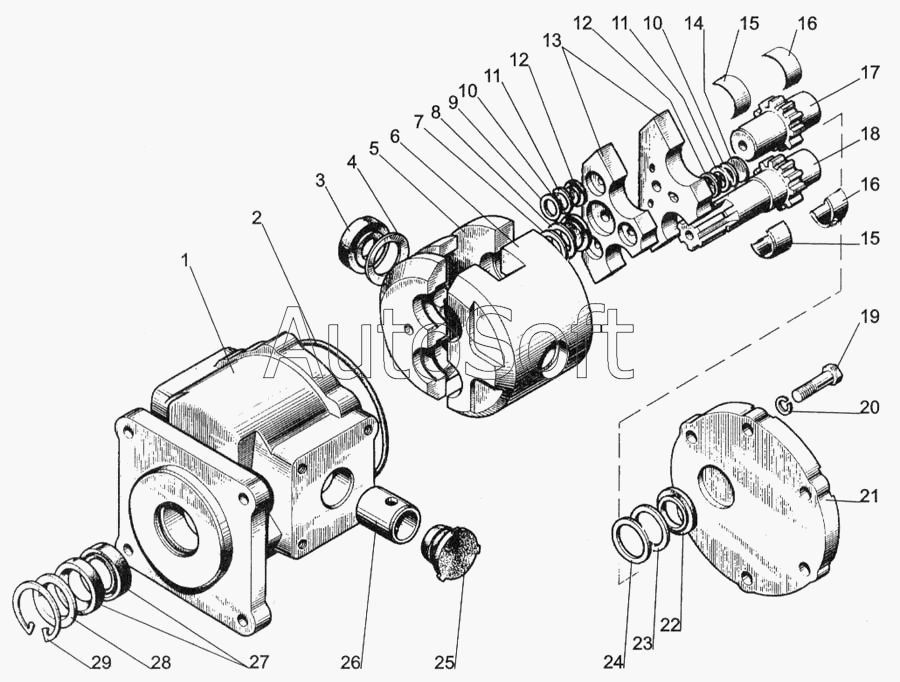

Каталог запасных частей к технике: МТЗ-1005 (2008). Насос шестеренный
15
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
16
НШ32А-3
14
13
12
12
11
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ32А-3 | Н***3 | Насос шестеренный | |
| 1 | Н***1 | Корпус | |
| 2 | 1***2 | Кольцо | |
| 3 | Н***8 | Манжета радиального уплотнения | |
| 4 | Н***6 | Пластина опорная | |
| 5 | Н***2 | Обойма поджимная | |
| 6 | Н***3 | Обойма подшипниковая | |
| 7 | Н***4 | Кольцо предохранительное | |
| 8 | Н***3 | Прокладка | |
| 9 | Н***2 | Манжета торцевого уплотнения | |
| 10 | Н***5 | Кольцо предохранительное | |
| 11 | Н***0 | Прокладка | |
| 12 | Н***3 | Манжета торцевого уплотнения | |
| 13 | Н***7 | Платик | |
| 14 | Н***6 | Пластина | |
| 15 | Н***А | Вкладыш левый | |
| 16 | Н***6 | Вкладыш правый | |
| 17 | Н***5 | Шестерня ведомая | |
| 18 | Н***4 | Шестерня ведущая | |
| 19 | М***0 | Болт | |
| 20 | Ш***0 | Шайба | |
| 21 | Н***6 | Крышка | |
| 22 | 5***3 | Манжета | |
| 23 | Н***4 | Прокладка | |
| 24 | Н***4 | Кольцо предохранительное | |
| 25 | Н***8 | Пробка (деталь технологическая) | |
| 26 | Н***9 | Втулка центрирующая | |
| 27 | 1***1 | Манжета | |
| 28 | Н***А | Кольцо | |
| 29 | Н***Г | Кольцо пружинное |
