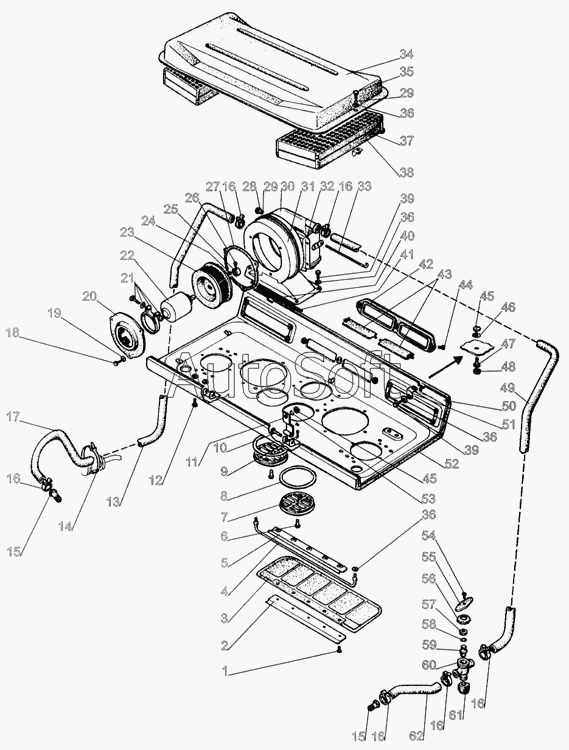

Каталог запасных частей к технике: МТЗ-1005 (2008). Установка отопителя
3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
36
36
37
38
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8101710 | 8***0 | Бак отопителя в сборе | |
| 80-8101720 | 8***0 | Отопитель в сборе | |
| 80-8101750 | 8***0 | Кран в сборе | |
| 80-8101790 | 8***0 | Вентилятор в сборе | |
| 1 | М***8 | Винт | |
| 2 | 7***4 | Держатель | |
| 3 | 7***А | Козырек | |
| 3 | 8***0 | Козырек в сборе | |
| 4 | 7***1 | Ось | |
| 5 | 7***5 | Держатель | |
| 6 | 6***8 | Палец | |
| 7 | 1***1 | Воздухораспределитель | |
| 8 | 8***3 | Накладка | |
| 9 | 2***2 | Шплинт | |
| 10 | 5***1 | Ось | |
| 11 | 8***8 | Петля | |
| 12 | В***0 | Винт | |
| 13 | 8***5 | Шланг L=700 мм | |
| 14 | 1***0 | Манжета | |
| 15 | 8***3 | Штуцер | |
| 16 | Х***3 | Хомут | |
| 17 | 8***8 | Шланг | |
| 18 | М***4 | Болт | |
| 19 | Ш***6 | Шайба | |
| 20 | 8***1 | Фланец | |
| 21 | Х***6 | Хомут | |
| 22 | 9***0 | Электродвигатель | |
| 23 | 8***4 | Ротор | |
| 24 | М***4 | Гайка | |
| 25 | 8***9 | Кольцо | |
| 26 | В***0 | Винт | |
| 27 | 7***8 | Прокладка | |
| 28 | М***6 | Гайка | |
| 29 | Ш***6 | Шайба | |
| 30 | 7***А | Радиатор отопителя | |
| 31 | 8***0 | Кожух | |
| 32 | 8***1 | Уплотнитель | |
| 33 | 8***А | Шпилька | |
| 34 | 8***0 | Крышка | |
| 35 | М***0 | Винт | |
| 36 | Ш***6 | Шайба | |
| 37 | 8***4 | Уплотнитель | |
| 38 | 8***0 | Фильтр | |
| 39 | М***6 | Винт | |
| 40 | 8***2 | Уплотнитель | |
| 41 | 8***4 | Стержень | |
| 42 | 8***1 | Крышка | |
| 43 | 8***2 | Заслонка | |
| 44 | В***6 | Винт | |
| 45 | М***8 | Гайка | |
| 46 | Ш***8 | Шайба | |
| 47 | М***5 | Болт | |
| 48 | А***1 | Колпачок | |
| 49 | 8***5 | Шланг | |
| 50 | 8***0 | Панель | |
| 51 | 7***1 | Угольник | |
| 52 | 8***3 | Обивка | |
| 53 | Ш***8 | Шайба | |
| 54 | 4***6 | Шуруп | |
| 55 | 8***6 | Маховичок | |
| 56 | 8***3 | Гайка | |
| 57 | 8***4 | Втулка | |
| 58 | 0***4 | Кольцо | |
| 59 | 8***2 | Пробка | |
| 60 | 8***1 | Корпус | |
| 61 | 8***2 | Пробка | |
| 62 | 8***3 | Шланг L=500 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
