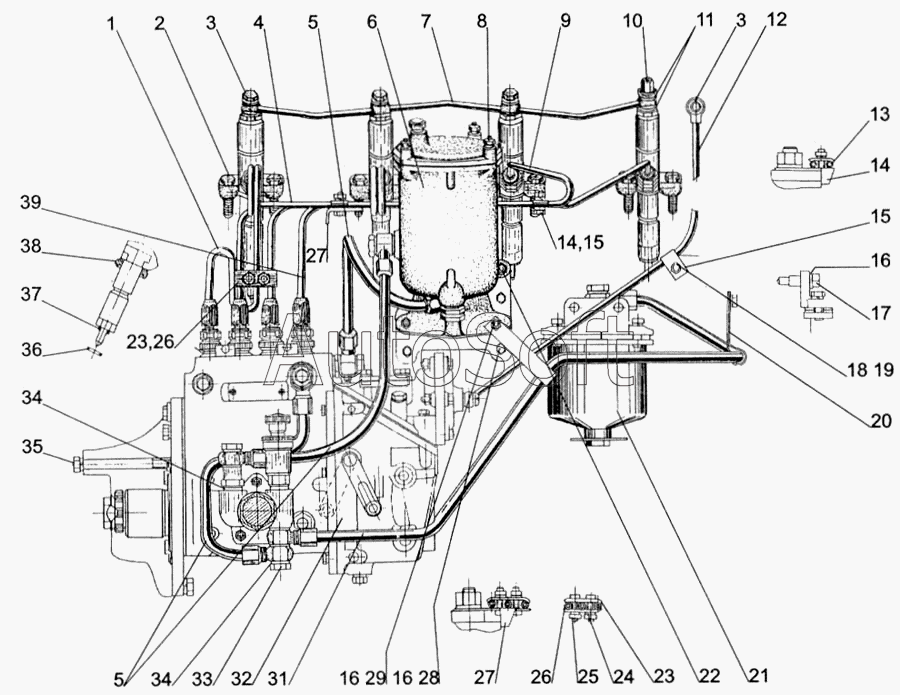

Каталог запасных частей к технике: МТЗ-1005 (2008). Топливные трубопроводы. Установка топливной аппаратуры
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
31
32
33
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Трубка первая | |
| 2 | М***5 | Болт | |
| 3 | 3***7 | Болт | |
| 4 | 2***2 | Трубка вторая | |
| 5 | 2***2 | Трубка | |
| 6 | 2***А | Фильтр тонкой очистки | |
| 7 | 2***2 | Топливопровод | |
| 8 | 1***0 | Форсунка FDМ-22 | |
| 9 | 2***3 | Трубка третья | |
| 10 | 2***2 | Штуцер | |
| 11 | 3***1 | Прокладка | |
| 12 | 2***0 | Трубка пневмокорректора | |
| 13 | 2***4 | Колодка | |
| 14 | 2***1 | Кронштейн | |
| 15 | 2***4 | Хомутик | |
| 16 | Ш***0 | Шайба | |
| 17 | М***5 | Болт | |
| 18 | Ш***8 | Шайба | |
| 19 | М***0 | Болт | |
| 20 | 5***2 | Хомутик | |
| 21 | 2***0 | Фильтр топливный грубой очистки | |
| 22 | 2***2 | Шпилька | |
| 23 | 5***В | Хомутик | |
| 24 | Ш***6 | Шайба | |
| 25 | М***6 | Гайка | |
| 26 | 2***1 | Колодка | |
| 27 | 2***А | Кронштейн | |
| 28 | М***0 | Болт | |
| 29 | М***0 | Гайка | |
| 30 | 2***1 | Кронштейн | |
| 31 | 2***0 | Трубка | |
| 32 | 4***5 | Насос топливный | |
| 33 | 2***А | Болт | |
| 34 | Д***1 | Кольцо | |
| 35 | М***0 | Болт | |
| 36 | 2***А | Прокладка | |
| 37 | 2***А | Обойма | |
| 38 | 2***В | Кольцо защитное | |
| 39 | 2***4 | Трубка четвертая |
