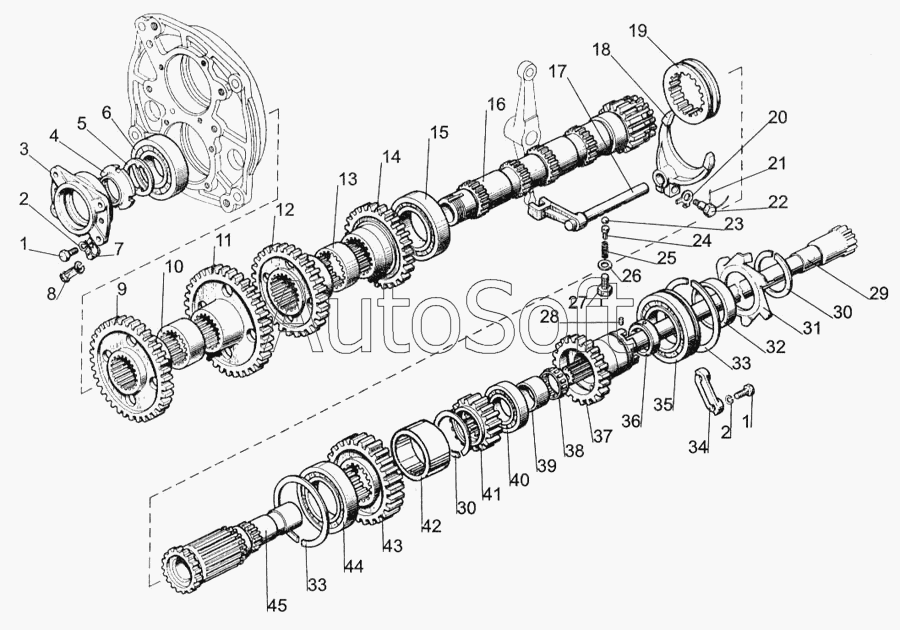

Каталог запасных частей к технике: МТЗ-1005 (2008). Вал промежуточный
34
23
24
25
26
27
28
29
30
30
31
32
33
33
22
35
36
37
38
39
40
41
42
43
44
45
11
1221-1701190
1
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112-1701200 | 1***0 | Шестерня в сборе | |
| 1221-1701190 | 1***0 | Вал промежуточный | |
| 1 | М***0 | Болт | |
| 2 | Ш***0 | Шайба | |
| 3 | 8***1 | Стакан | |
| 4 | 8***7 | Гайка | |
| 5 | 8***6 | Шайба | |
| 6 | 3***А | Подшипник | |
| 7 | 7***2 | Хомутик | |
| 8 | 4***3 | Трубка | |
| 9 | 8***4 | Шестерня | |
| 10 | 8***3 | Втулка | |
| 11 | 1***2 | Шестерня | |
| 12 | 1***6 | Шестерня | |
| 13 | 8***7 | Втулка | |
| 14 | 1***9 | Шестерня | |
| 15 | 9***М | Подшипник | |
| 16 | 8***2 | Вал промежуточный | |
| 17 | 8***8 | Поводок | |
| 18 | 8***4 | Вилка | |
| 19 | 8***4 | Муфта | |
| 20 | 8***1 | Шайба | |
| 21 | 1***С | Проволока | |
| 22 | 8***8 | Болт | |
| 23 | 9***0 | Шарик | |
| 24 | 8***9 | Направляющая | |
| 25 | 5***А | Пружина фиксатора | |
| 26 | 8***1 | Шайба | |
| 27 | М***0 | Болт | |
| 28 | 4***8 | Штифт | |
| 29 | 8***0 | Вал | |
| 30 | 2***5 | Кольцо | |
| 31 | 5***1 | Крыльчатка | |
| 32 | 8***7 | Втулка | |
| 33 | 8***6 | Кольцо | |
| 34 | 8***5 | Планка | |
| 35 | 5***А | Подшипник | |
| 36 | 8***1 | Втулка | |
| 37 | 1***2 | Шестерня | |
| 38 | 8***Е | Подшипник | |
| 39 | 8***3 | Втулка | |
| 40 | 4***М | Подшипник | |
| 41 | 1***4 | Шестерня | |
| 42 | 1***7 | Втулка | |
| 43 | 1***1 | Шестерня | |
| 44 | 6***М | Подшипник | |
| 45 | 8***0 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
