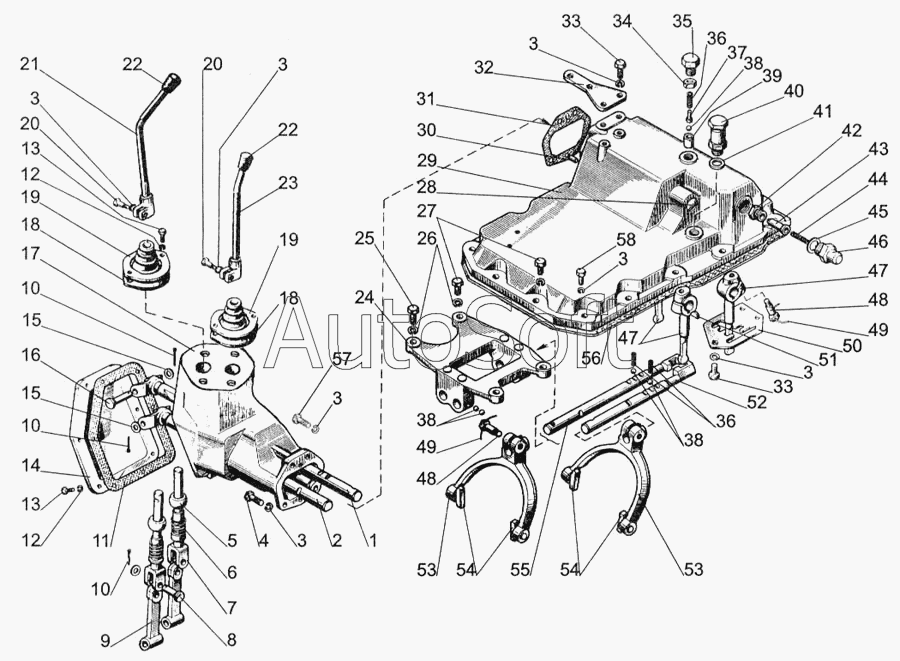

Каталог запасных частей к технике: МТЗ-1005 (2008). Механизм управления коробкой передач
44
29
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
42
43
28
45
46
47
47
48
48
49
49
50
51
52
53
54
54
55
56
57
58
13
13
24
53
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
11
12
12
80С-1702010
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80С-1702010 | 8***0 | Механизм управления в сборе | |
| 80С-1702300 | 8***0 | Ограничитель в сборе | |
| 1 | 8***0 | Вал | |
| 2 | 8***0 | Вал | |
| 3 | Ш***0 | Шайба | |
| 4 | М***5 | Болт | |
| 5 | 1***2 | Сфера | |
| 6 | 7***7 | Пружина | |
| 7 | 8***4 | Вилка | |
| 8 | 1***2 | Палец | |
| 9 | 8***3 | Рычаг | |
| 10 | 3***8 | Шплинт | |
| 11 | 8***8 | Прокладка | |
| 12 | Ш***6 | Шайба | |
| 13 | М***0 | Винт | |
| 14 | 8***7 | Крышка | |
| 15 | Ш***2 | Шайба | |
| 16 | 1***5 | Палец | |
| 17 | 8***8 | Корпус | |
| 18 | 5***А | Чехол | |
| 19 | 8***5 | Шайба | |
| 20 | М***0 | Болт | |
| 21 | 7***0 | Рычаг | |
| 22 | 7***5 | Рукоятка | |
| 23 | 7***0 | Рычаг | |
| 24 | 8***0 | Корпус в сборе | |
| 24 | 8***1 | Корпус | |
| 25 | М***5 | Болт | |
| 26 | Ш***2 | Шайба | |
| 27 | 5***2 | Болт призонный М12х42 | |
| 28 | 2***5 | Заглушка | |
| 29 | 1***1 | Крышка | |
| 30 | 8***6 | Штифт | |
| 31 | 8***6 | Прокладка | |
| 32 | 8***6 | Кронштейн | |
| 33 | М***5 | Болт | |
| 34 | М***6 | Гайка | |
| 35 | 7***4 | Болт | |
| 36 | 5***А | Пружина фиксатора | |
| 37 | 8***9 | Направляющая | |
| 38 | 9***0 | Шарик | |
| 39 | 7***3 | Втулка | |
| 40 | 8***0 | Сапун | |
| 41 | В***3 | Прокладка | |
| 42 | 8***1 | Втулка | |
| 43 | 8***3 | Фиксатор | |
| 44 | 8***3 | Пружина | |
| 45 | 8***8 | Шайба | |
| 46 | 8***2 | Корпус | |
| 47 | 8***5 | Рычаг | |
| 48 | 8***8 | Болт | |
| 49 | 1***С | Проволока | |
| 50 | 7***2 | Кулиса | |
| 51 | Ш***0 | Шпонка | |
| 52 | 8***3 | Поводок | |
| 53 | 8***В | Вилка | |
| 53 | 8***В | Вилка | |
| 54 | 8***2 | Сухарь | |
| 55 | 8***2 | Поводок | |
| 56 | 8***6 | Прокладка | |
| 57 | М***0 | Болт | |
| 58 | М***0 | Болт |
