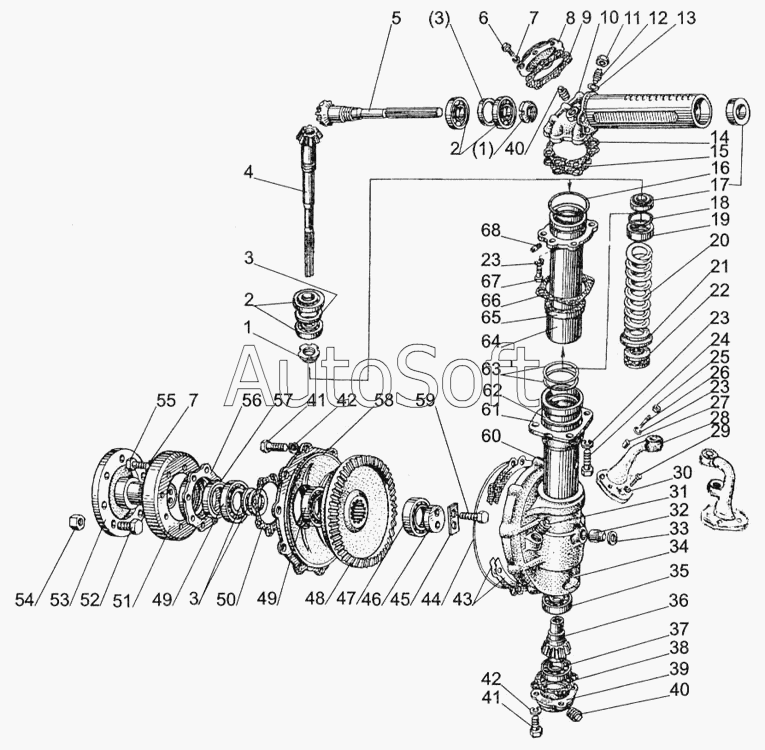

Каталог запасных частей к технике: МТЗ-1005 (2008). Редуктор конечной передачи
34
45
44
43
42
42
41
41
40
40
39
38
37
36
35
46
33
32
31
30
29
28
27
26
25
24
23
23
23
57
68
67
66
65
64
63
62
61
60
59
58
22
56
55
54
53
52
51
50
49
49
48
47
56
3
3
3
3
3
3
3
3
3
3
3
53
43
39
72-2308010-07
72-2308005-08
5
4
52-2308115-А2
52-2308110-А2
36
10
21
20
19
18
17
16
15
14
13
12
11
34
9
8
7
7
6
5
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2308110-А2 | 5***2 | Корпус редуктора правый | |
| 52-2308115-А2 | 5***2 | Корпус редуктора левый | |
| 72-2308005-08 | 7***8 | Редуктор левый | |
| 72-2308010-07 | 7***7 | Редуктор правый | |
| 82-2308050-03 | 8***3 | Шестерня | |
| 82-2308100 | 8***0 | Верхняя коническая пара в сборе | |
| 1 | 5***7 | Гайка | |
| 2 | 7***7 | Подшипник | |
| 3 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 3 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 3 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 3 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 3 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 3 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 3 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 3 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 3 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 3 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 3 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 3 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 4 | 5***3 | Вал | |
| 4 | 5***5 | Вал с подшипниками в сборе | |
| 5 | 5***5 | Полуось | |
| 5 | 5***1 | Полуось с подшипниками в сборе | |
| 6 | М***4 | Болт | |
| 7 | Ш***8 | Шайба | |
| 8 | 5***А | Крышка | |
| 9 | 5***А | Прокладка | |
| 10 | 8***5 | Корпус | |
| 11 | М***0 | Гайка | |
| 12 | 7***6 | Винт | |
| 13 | 5***7 | Прокладка | |
| 14 | 5***8 | Прокладка регулировочная В = 0,5 мм | |
| 15 | 5***9 | Прокладка регулировочная В = 0,2 мм | |
| 16 | 0***4 | Кольцо | |
| 17 | 2***1 | Манжета | |
| 18 | 5***А | Прокладка | |
| 19 | 5***А | Обойма | |
| 20 | 5***1 | Пружина | |
| 21 | 7***А | Шайба | |
| 22 | 8***8 | Подшипник | |
| 23 | Ш***2 | Шайба | |
| 24 | М***0 | Болт | |
| 25 | М***2 | Гайка | |
| 26 | 7***4 | Шпилька | |
| 27 | 7***9 | Втулка | |
| 28 | 7***4 | Рычаг правый | |
| 29 | М***5 | Болт | |
| 30 | 7***1 | Рычаг левый | |
| 31 | К***4 | Пробка | |
| 32 | 5***9 | Штифт | |
| 33 | 0***4 | Кольцо | |
| 34 | 5***2 | Корпус правый | |
| 34 | 5***2 | Корпус левый | |
| 35 | 2***8 | Подшипник | |
| 36 | 5***0 | Шестерня 52-2308061в сборе с подшипниками | |
| 36 | 5***1 | Шестерня | |
| 37 | 2***9 | Подшипник | |
| 38 | 5***4 | Прокладка | |
| 39 | 5***5 | Крышка | |
| 39 | 7***Б | Крышка с подшипником и кольцом регулировочным в сборе | |
| 40 | К***8 | Пробка | |
| 41 | М***5 | Болт | |
| 42 | Ш***0 | Шайба | |
| 43 | 7***Б | Прокладка регулировочная В=0,5 мм | |
| 43 | 7***1 | Прокладка регулировочная В=0,8 мм | |
| 44 | 2***4 | Кольцо | |
| 45 | 7***3 | Пластина | |
| 46 | 7***1 | Шайба | |
| 47 | 2***М | Подшипник | |
| 48 | 7***2 | Шестерня | |
| 49 | 7***А | Подшипник | |
| 50 | 7***Б | Прокладка | |
| 51 | 7***Б | Грязевик | |
| 52 | 4***6 | Болт | |
| 53 | 7***1 | Фланец с болтом в сборе | |
| 53 | 8***7 | Фланец | |
| 54 | 4***7 | Гайка | |
| 55 | М***5 | Болт | |
| 56 | 7***Б | Корпус сальника | |
| 56 | 7***Б | Корпус сальника с манжетой в сборе | |
| 57 | 2***1 | Манжета | |
| 58 | 7***Б | Крышка | |
| 59 | 7***8 | Болт | |
| 60 | 5***1 | Гильза | |
| 61 | 5***1 | Корпус | |
| 62 | 7***4 | Кольцо | |
| 63 | 5***А | Кольцо | |
| 64 | 7***0 | Труба шкворня | |
| 65 | 7***2 | Уплотнение | |
| 66 | 5***6 | Прокладка | |
| 67 | М***5 | Болт | |
| 68 | 7***1 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
