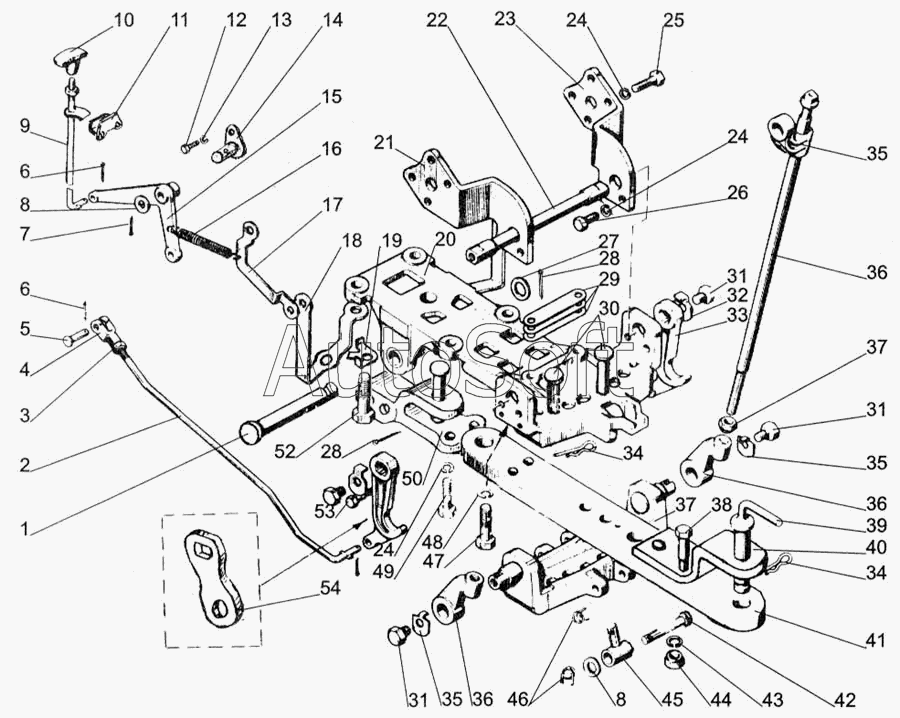

Каталог запасных частей к технике: МТЗ-1005 (2008). Устройство прицепное маятниковое (поперечина)
41
27
28
28
29
30
31
31
31
32
33
34
34
35
35
35
36
36
36
37
37
38
39
40
26
42
43
44
45
46
47
48
49
50
52
53
54
12
29
80-2707110-А-01
1
2
3
4
5
6
6
7
8
8
9
10
11
29
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-2707110-А-01 | 8***1 | Устройство прицепное | |
| М8 | М***8 | Гайка | |
| 1 | 8***9 | Палец | |
| 2 | 8***В | Тяга | |
| 3 | М***5 | Гайка | |
| 4 | 5***3 | Вилка | |
| 5 | 1***2 | Палец | |
| 6 | 3***8 | Шплинт | |
| 7 | 3***5 | Шплинт | |
| 8 | Ш***6 | Шайба | |
| 9 | 8***В | Тяга | |
| 10 | 5***А | Рукоятка | |
| 11 | 8***2 | Кронштейн | |
| 12 | М***0 | Болт | |
| 13 | Ш***0 | Шайба | |
| 14 | 7***0 | Фланец оси | |
| 15 | 7***9 | Рычаг | |
| 16 | 5***2 | Пружина | |
| 17 | 7***1 | Кронштейн | |
| 18 | 8***9 | Пластина | |
| 19 | 7***4 | Шайба | |
| 20 | 8***Б | Кронштейн | |
| 21 | 8***6 | Боковина | |
| 22 | 8***1 | Ось | |
| 23 | 8***1 | Боковина | |
| 24 | Ш***6 | Шайба | |
| 25 | М***0 | Болт | |
| 26 | М***2 | Болт | |
| 27 | 7***2 | Шайба | |
| 28 | 6***6 | Шплинт | |
| 29 | 7***9 | Пластина 1,0 мм | |
| 29 | 7***1 | Пластина 0,5 мм | |
| 29 | 7***2 | Пластина 0,2 мм | |
| 30 | 8***8 | Палец | |
| 31 | 8***7 | Болт | |
| 32 | 8***3 | Шайба | |
| 33 | 8***7 | Захват | |
| 34 | А***1 | Шплинт | |
| 35 | 8***8 | Шайба | |
| 36 | 7***Б | Гайка тяги | |
| 37 | 8***Б | Поперечина | |
| 38 | 8***9 | Болт | |
| 39 | 5***В | Шкворень | |
| 40 | 8***3 | Накладка | |
| 41 | 8***Б | Тяга | |
| 42 | 8***3 | Ось | |
| 43 | Ш***0 | Шайба | |
| 44 | М***5 | Гайка | |
| 45 | 8***6 | Палец | |
| 46 | А***4 | Кольцо | |
| 47 | 8***1 | Болт | |
| 48 | Ш***8 | Шайба | |
| 49 | М***0 | Болт | |
| 50 | 8***4 | Серьга | |
| 51 | 8***7 | Палец | |
| 52 | 4***1 | Болт | |
| 53 | 8***8 | Болт | |
| 54 | 8***7 | Проушина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
