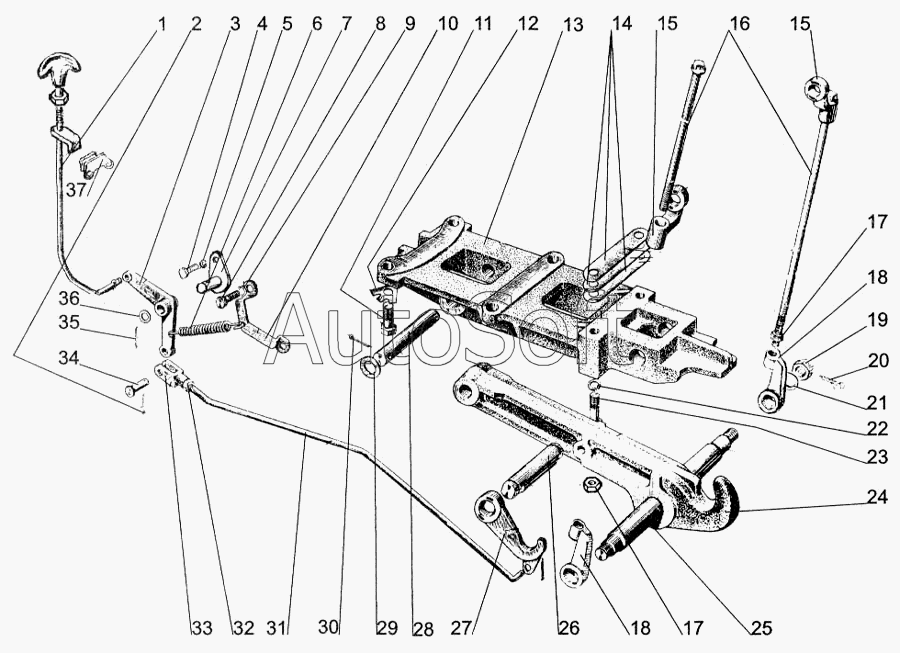

Каталог запасных частей к технике: МТЗ-1005 (2008). Крюк прицепной гидрофицированный
28
18
18
19
20
21
22
23
24
25
26
27
17
17
29
30
31
32
33
34
35
36
37
7
14
31
24
85-2807010
1
2
3
4
5
6
14
8
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-2807010 | 8***0 | Крюк прицепной в сборе | |
| 1 | 8***В | Рукоятка с фиксатором | |
| 2 | 3***8 | Шплинт | |
| 3 | 7***9 | Рычаг | |
| 4 | М***0 | Болт | |
| 5 | Ш***0 | Шайба | |
| 6 | 5***2 | Пружина | |
| 7 | 7***0 | Фланец оси | |
| 8 | М***0 | Болт | |
| 9 | Ш***6 | Шайба | |
| 10 | 7***1 | Кронштейн | |
| 11 | 4***1 | Болт | |
| 12 | 7***4 | Шайба | |
| 13 | 8***4 | Кронштейн | |
| 14 | 7***9 | Пластина 1,0 мм | |
| 14 | 7***1 | Пластина 0,5 мм | |
| 14 | 7***2 | Пластина 0,2 мм | |
| 15 | 7***1 | Серьга | |
| 16 | 7***1 | Винт тяги | |
| 17 | 4***2 | Гайка | |
| 18 | 7***Б | Гайка тяги | |
| 19 | М***5 | Гайка | |
| 20 | 4***6 | Шплинт | |
| 21 | Ш***0 | Шайба | |
| 22 | Ш***8 | Шайба | |
| 23 | 8***6 | Болт | |
| 24 | 8***1 | Крюк | |
| 24 | 8***0 | Крюк с осью в сборе | |
| 25 | 5***6 | Ось крюка | |
| 26 | 7***7 | Ось | |
| 27 | 8***7 | Захват | |
| 28 | 5***В | Ось | |
| 29 | 3***8 | Шайба | |
| 30 | 6***6 | Шплинт | |
| 31 | 7***Б | Тяга | |
| 31 | 8***0 | Тяга | |
| 32 | М***5 | Гайка | |
| 33 | 5***3 | Вилка | |
| 34 | 1***2 | Палец | |
| 35 | 3***5 | Шплинт | |
| 36 | Ш***6 | Шайба | |
| 37 | 8***2 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
