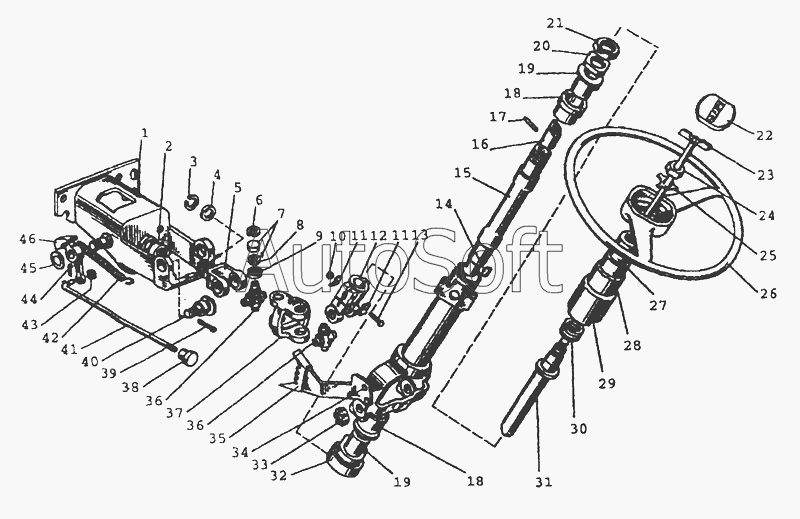

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). 3401 Привод управления рулевого. Вариант с ГОРУ
/59.gif)
35
23
24
25
26
27
28
29
30
31
32
33
34
22
46
45
44
43
42
41
40
39
38
37
36
36
10
1
2
3
4
5
6
7
8
9
11
11
12
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3401050-Б | 7***Б | Вал со штифтом и хвостовиком в сборе | |
| 85-3401010 | 8***0 | Колонка рулевая для насоса-дозатора НД-80 и щитка приборов 80-3805010 в сборе | |
| 85-3401150 | 8***0 | Кардан для ОSРВ-100 в сборе | |
| 1 | 8***0 | Кронштейн | |
| 2 | 8***6 | Втулка | |
| 3 | Г***6 | Кольцо 2В50 | |
| 4 | 8***9 | Шайба | |
| 5 | 8***В | Вилка | |
| 6 | Г***6 | Кольцо В19 | |
| 7 | 9***7 | Подшипник | |
| 8 | 5***4 | Сальник | |
| 9 | 5***3 | Обойма | |
| 10 | Г***0 | Гайка М6-6Н.6.019 | |
| 11 | 8***3 | Шайба | |
| 12 | 5***А | Вилка | |
| 13 | Г***0 | Болт M12-6gx100.88.35.019 | |
| 14 | Ш***0 | Шпонка СШ-510 | |
| 15 | 7***5 | Вал промежуточный | |
| 16 | 7***Б | Хвостовик вала | |
| 17 | Г***0 | Штифт 2x12 | |
| 18 | 7***В | Амортизатор | |
| 19 | 7***6 | Втулка | |
| 20 | 7***8 | Гайка | |
| 21 | 7***9 | Контргайка | |
| 22 | 8***2 | Крышка головки | |
| 23 | 8***0 | Зажим | |
| 24 | Г***0 | Гайка М6-6Н.6.019 | |
| 25 | 5***1 | Шайба | |
| 26 | 8***5 | Колесо | |
| 27 | 8***5 | Втулка | |
| 28 | 8***6 | Втулка | |
| 29 | 8***4 | Чехол | |
| 30 | 5***7 | Пружина | |
| 31 | 8***5 | Вал | |
| 32 | 6***2 | Шайба | |
| 33 | 7***2 | Гайка | |
| 34 | Г***0 | Заклепка 8x22.01 | |
| 35 | 6***0 | Сектор | |
| 36 | 5***2 | Крестовина | |
| 37 | 8***7 | Вилка | |
| 38 | 7***А | Ручка переключателя | |
| 39 | Ш***9 | Шплинт 4х25.019 ГОСТ 397-79 | |
| 40 | 8***1 | Винт | |
| 41 | 8***1 | Тяга | |
| 42 | 5***В | Пружина | |
| 43 | Г***8 | Шайба С6.01.08кп.019 | |
| 44 | 3***9 | Шплинт 1,6х12.019 ГОСТ 397-79 | |
| 45 | В***8 | Кольцо | |
| 46 | 8***4 | Фиксатор |
