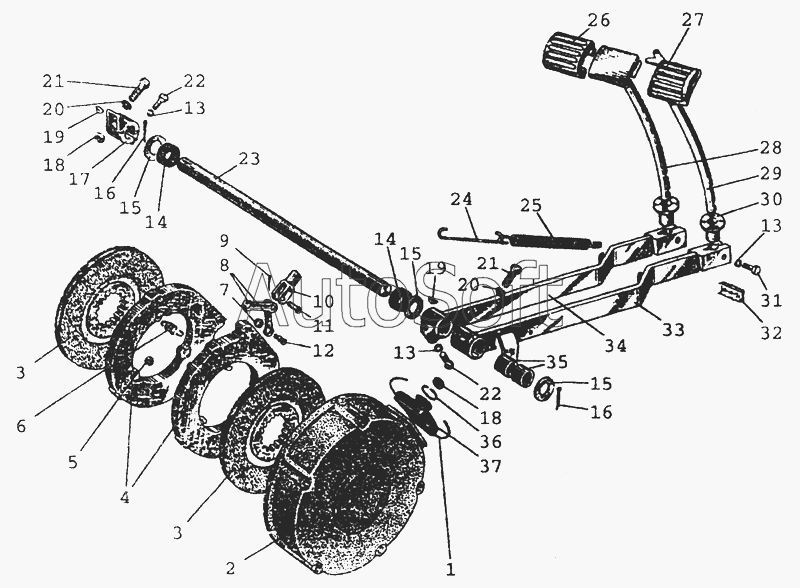

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). 3502, 3503 Тормоза основные. Управление тормозами
/68.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***4 | Проволока 1.6-С-200 | |
| 2 | 8***5 | Кожух | |
| 3 | 8***1 | Диск тормозной | |
| 4 | 8***6 | Диск нажимной | |
| 5 | Г***1 | Шарик 10.0-60 | |
| 6 | 7***3 | Пружина | |
| 7 | Г***0 | Гайка М6-6Н.6.019 | |
| 8 | 8***6 | Тяга | |
| 9 | Г***9 | Шплинт 3.2x18.019 | |
| 10 | 5***3 | Вилка | |
| 11 | О***5 | Палец 8x65 | |
| 12 | 5***8 | Палец | |
| 13 | О***5 | Шайба 8Т | |
| 14 | Г***0 | Манжета 2.2-45x65-1 | |
| 15 | 5***1 | Шайба | |
| 16 | Г***9 | Шплинт 3.2x18.019 | |
| 17 | 7***А | Рычаг | |
| 18 | Г***0 | Гайка М6-6Н.6.019 | |
| 19 | С***1 | Шпонка | |
| 20 | 7***8 | Шайба | |
| 21 | 7***9 | Болт | |
| 22 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 23 | 5***5 | Валик | |
| 24 | 7***5 | Удлинитель | |
| 25 | 5***2 | Пружина | |
| 26 | А***1 | Чехол | |
| 27 | А***2 | Чехол | |
| 28 | 8***0 | Педаль | |
| 29 | 8***0 | Педаль | |
| 30 | 8***А | Чехол | |
| 31 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 32 | 5***7 | Упор | |
| 33 | 8***0 | Рычаг | |
| 34 | 8***0 | Рычаг | |
| 35 | 5***4 | Втулка | |
| 36 | 3***8 | Кольцо пружинное | |
| 37 | 5***2 | Чехол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
