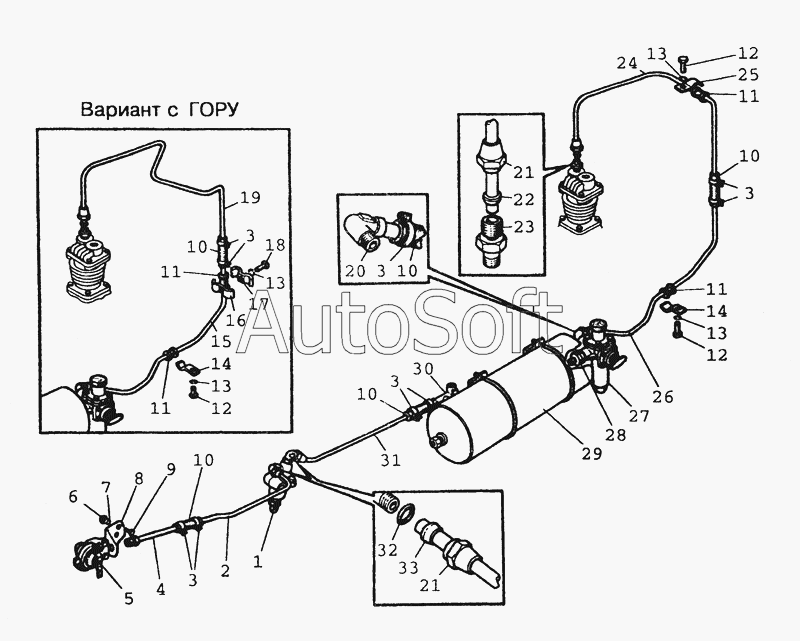

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). 3506 Трубопроводы и арматура пневмопривода тормозов
/70.gif)
25
15
16
17
18
19
20
21
21
22
23
24
14
14
26
27
27
28
29
30
31
32
33
5
1
1
2
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
12
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3506120 | 7***0 | Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе | |
| 70-3506452 | 7***2 | Трубопровод | |
| 70-3506472 | 7***2 | Трубопровод | |
| 80-3506005 | 8***5 | Пневмопривод | |
| 80-3506220 | 8***0 | Трубопровод | |
| 1 | 8***0 | Кран тормозной | |
| 1 | А***0 | Кран тормозной | |
| 2 | 7***1 | Трубопровод | |
| 3 | Х***1 | Хомут | |
| 4 | 7***5 | Штуцер | |
| 5 | 8***0 | Головка соединительная | |
| 5 | А***0 | Головка соединительная в сборе | |
| 6 | Г***0 | Гайка М6-6Н.6.019 | |
| 7 | О***5 | Шайба 8Т | |
| 8 | 7***2 | Кронштейн | |
| 9 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 10 | 7***3 | Шланг | |
| 11 | 7***7 | Втулка | |
| 12 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 13 | О***5 | Шайба 8Т | |
| 14 | 7***1 | Держатель | |
| 15 | 8***1 | Трубопровод | |
| 16 | 7***4 | Планка | |
| 17 | 7***6 | Планка | |
| 18 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 19 | 8***1 | Трубопровод | |
| 20 | 7***5 | Угольник | |
| 21 | 7***3 | Гайка накидная | |
| 22 | 8***4 | Муфта | |
| 23 | 7***2 | Штуцер | |
| 24 | 7***1 | Трубопровод | |
| 25 | 7***1 | Пластина | |
| 26 | 7***1 | Трубопровод | |
| 27 | 8***0 | Регулятор давления | |
| 27 | А***Б | Регулятор давления | |
| 28 | 8***6 | Контргайка | |
| 29 | 8***0 | Баллон | |
| 30 | 8***5 | Тройник | |
| 31 | 7***4 | Трубопровод | |
| 32 | Г***3 | Кольцо 010-015-30-2-3 | |
| 33 | 7***8 | Муфта |
