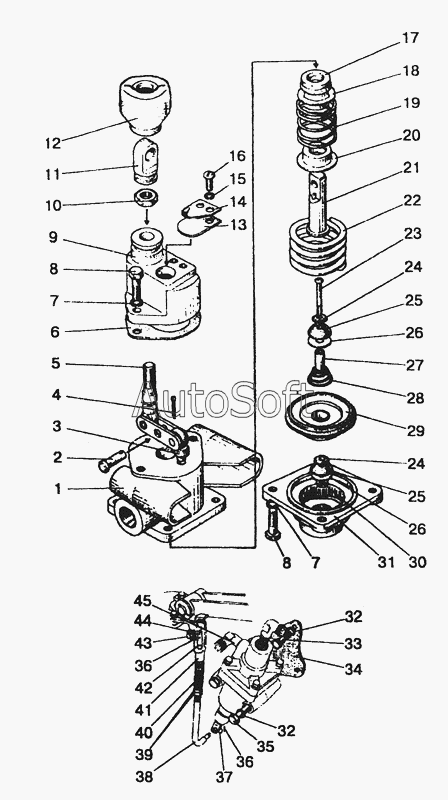

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). 3514 Кран тормозной
/74.gif)
34
23
24
24
25
25
26
26
27
28
29
30
31
32
32
33
22
35
36
36
37
38
39
40
41
42
43
44
45
10
1
2
3
4
5
6
7
7
8
8
9
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-35-14020 | 8***0 | Диафрагма | |
| 80-3514010 | 8***0 | Кран тормозной | |
| 80-3514130 | 8***0 | Тяга | |
| 1 | 8***1 | Корпус | |
| 2 | O***5 | Палец 6x18 | |
| 3 | 8***3 | Штифт | |
| 4 | Г***9 | Шплинт 3.2x18.019 | |
| 5 | 8***0 | Тяга | |
| 6 | Ш***2 | Прокладка | |
| 7 | O***5 | Шайба 6Т | |
| 8 | Г***0 | Болт M6-6gx16.88.35.019 | |
| 9 | 8***4 | Крышка | |
| 10 | 8***6 | Контргайка | |
| 11 | 8***7 | Ушко | |
| 12 | Ш***6 | Чехол | |
| 13 | 8***9 | Клапан | |
| 14 | 8***8 | Прижим | |
| 15 | О***5 | Шайба 8Т | |
| 16 | Г***0 | Винт ВМ6-6gх12.58.019 | |
| 17 | 8***2 | Манжета | |
| 18 | 8***7 | Втулка | |
| 19 | 8***4 | Пружина | |
| 20 | 8***3 | Тарелка пружины | |
| 21 | 8***2 | Шток | |
| 22 | 8***2 | Пружина | |
| 23 | 8***3 | Винт | |
| 24 | 8***5 | Шайба | |
| 25 | 8***8 | Клапан | |
| 26 | 8***7 | Шайба | |
| 27 | 8***2 | Трубка | |
| 28 | 8***4 | Пружина | |
| 29 | 8***0 | Диафрагма | |
| 30 | Г***0 | Гайка М6-6Н.6.019 | |
| 31 | 8***3 | Крышка | |
| 32 | О***5 | Шайба 8Т | |
| 33 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 34 | 8***9 | Кронштейн | |
| 35 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 36 | Г***9 | Шплинт 3.2x18.019 | |
| 37 | Г***8 | Шайба С6.01.08кп.019 | |
| 38 | 8***1 | Тяга | |
| 39 | Г***0 | Гайка М6-6Н.6.019 | |
| 40 | Д***1 | Пружина | |
| 41 | 8***2 | Наконечник | |
| 42 | 8***3 | Гайка | |
| 43 | О***5 | Палец 8x65 | |
| 44 | Г***8 | Шайба С6.01.08кп.019 | |
| 45 | 7***3 | Угольник |
