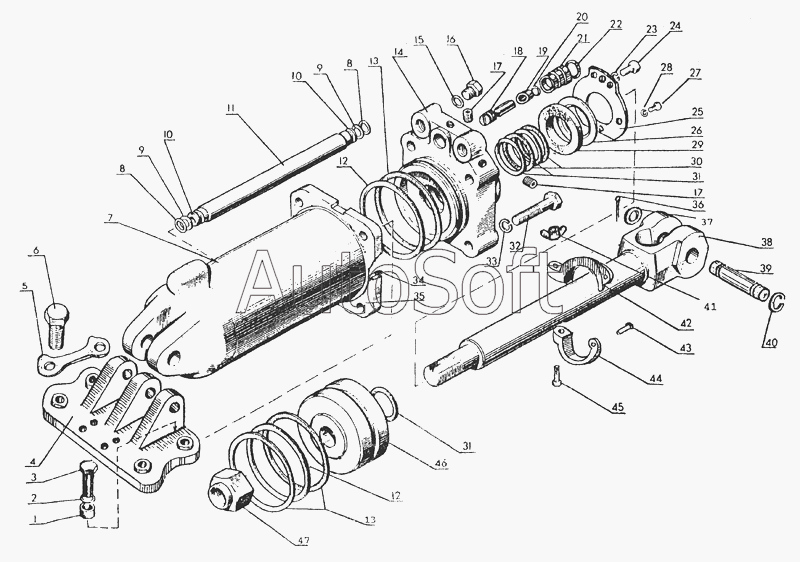

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). Ц100 Гидроцилиндр Ц100х200
/105.gif)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц100x200-3 | Ц***3 | Цилиндр | |
| 1 | 7***1 | Втулка | |
| 2 | Г***8 | Шайба С6.01.08кп.019 | |
| 3 | 7***1 | Болт | |
| 4 | 7***А | Кронштейн | |
| 5 | 7***4 | Пластина | |
| 6 | 7***6 | Болт | |
| 7 | Ц***1 | Корпус цилиндра | |
| 8 | Г***3 | Кольцо 010-015-30-2-3 | |
| 9 | Ц***3 | Кольцо защитное | |
| 10 | Ц***7 | Шайба | |
| 11 | Ц***6 | Маслопровод | |
| 12 | Ц***3 | Кольцо | |
| 13 | Ц***5 | Кольцо защитное | |
| 14 | Ц***1 | Крышка | |
| 15 | Г***3 | Кольцо 010-015-30-2-3 | |
| 16 | Ц***1 | Заглушка | |
| 17 | Ц***6 | Заглушка 1/4" | |
| 18 | Ц***А | Клапан с уплотнением | |
| 19 | Ц***4 | Втулка | |
| 20 | Ц***7 | Кольцо | |
| 21 | Ц***А | Корпус клапана | |
| 22 | Ц***6 | Кольцо | |
| 23 | О***5 | Шайба 8Т | |
| 24 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 25 | Ц***А | Крышка чистиков | |
| 26 | Ц***6 | Скребок | |
| 27 | Г***0 | Болт M6-6gx16.88.35.019 | |
| 28 | О***5 | Шайба 8Т | |
| 29 | Ц***7 | Манжета | |
| 30 | Ц***6 | Кольцо | |
| 31 | Ц***4 | Кольцо | |
| 32 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 33 | О***5 | Шайба 8Т | |
| 34 | Ц***5 | Кольцо стопорное | |
| 35 | Ц***1 | Фланец | |
| 36 | Г***9 | Шплинт 3.2x18.019 | |
| 37 | 7***2 | Шайба | |
| 38 | Ц***А | Шток | |
| 39 | Ц***М | Палец | |
| 40 | 5***А | Кольцо | |
| 41 | Ц***А | Гайка-барашек | |
| 42 | Ц***Б | Упор | |
| 43 | Г***0 | Заклепка 8x22.01 | |
| 44 | Ц***Б | Полукольцо упора | |
| 45 | Г***0 | Болт M6-6gx16.88.35.019 | |
| 46 | Ц***Г | Поршень | |
| 47 | Ц***4 | Гайка |
