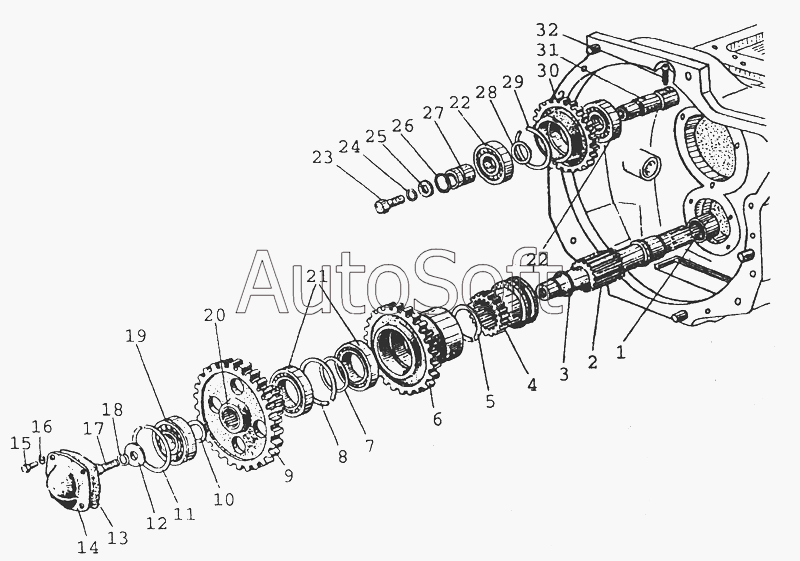

Каталог запасных частей к технике: МТЗ-80 (2002) (2002). 1601 Корпус сцепления (привод ВОM, привод насоса годросистемы навески)
/32.gif)
17
32
31
30
29
28
27
26
25
24
23
22
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***8 | Подшипник 942/40 | |
| 2 | 7***Б | Вал привода ВОМ | |
| 3 | 7***6 | Кольцо | |
| 4 | 7***1 | Муфта | |
| 5 | Г***6 | Кольцо 2В50 | |
| 6 | 7***Б | Шестерня привода ВОМ (II ступень) | |
| 7 | 7***3 | Шайба распорная | |
| 8 | Г***6 | Кольцо 2В50 | |
| 9 | 7***Б | Шестерня привода ВОМ (I ступень) | |
| 10 | 7***2 | Шайба распорная | |
| 11 | Г***2 | Кольцо КСП-72 | |
| 12 | 5***8 | Шайба нажимная | |
| 13 | 5***1 | Прокладка | |
| 14 | 5***9 | Крышка подшипника | |
| 15 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 16 | О***5 | Шайба 8Т | |
| 17 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 18 | О***5 | Шайба 12ОТ | |
| 19 | Г***2 | Подшипник 6-50306К | |
| 20 | Г***8 | Подшипник 942/40 | |
| 21 | Г***5 | Подшипник | |
| 22 | Г***5 | Подшипник 305 | |
| 23 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 24 | О***5 | Шайба 8Т | |
| 25 | Г***8 | Шайба С6.01.08кп.019 | |
| 26 | Г***3 | Кольцо 010-015-30-2-3 | |
| 27 | 5***6 | Втулка упорная | |
| 28 | 7***3 | Кольцо | |
| 29 | Г***6 | Кольцо 2В62 | |
| 30 | 7***1 | Шестерня промежуточная | |
| 31 | 7***5 | Ось шестерни | |
| 32 | Г***3 | Винт BM12-6gx25.58.35.019 |
