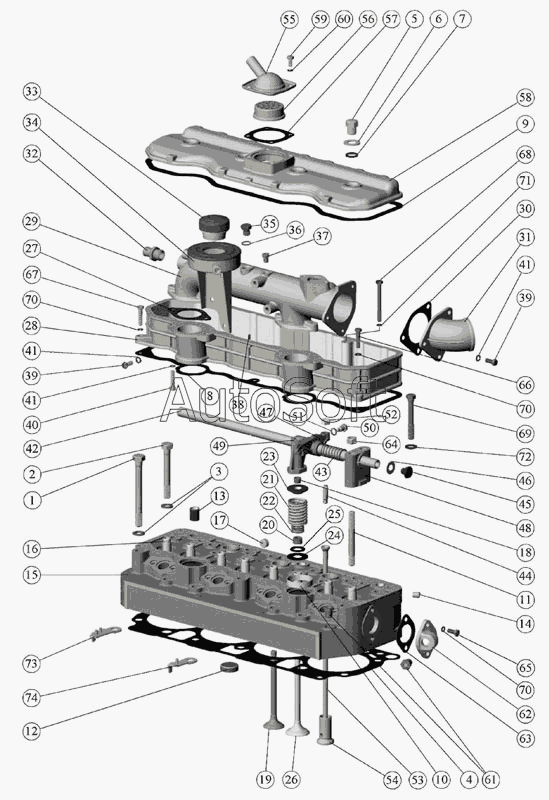

Каталог запасных частей к технике: МТЗ-90/92 (2008). Установка головки цилиндров и впускного тракта
47
54
53
52
51
50
49
48
55
46
45
44
43
42
41
41
41
40
39
39
38
65
74
73
72
71
70
70
70
69
68
68
67
66
37
64
63
62
61
60
59
58
57
56
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
4
3
2
1
27
36
35
34
33
32
31
30
29
28
240-1003010-А
28
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1002470 | 2***0 | Установка сапуна | |
| 240-1003010-А | 2***А | Установка головки цилиндров | |
| 240-1003011 | 2***1 | Головка цилиндров | |
| 240-1003013-А2-06 | 2***6 | Головка цилиндров | |
| 240-1007100-Б1 | 2***1 | Механизм коромысел | |
| 240-1007151-Б-01 | 2***1 | Стойка задняя | |
| 240-1007152-Б-01 | 2***1 | Стойка средняя | |
| 242-3707220-А | 2***А | Бачок с пробкой | |
| 1 | 2***7 | Болт | |
| 2 | 2***1 | Болт | |
| 3 | 4***8 | Шайба | |
| 4 | 5***А | Прокладка головки цилиндров | |
| 4 | 5***З | Прокладка головки цилиндров | |
| 5 | 5***А | Гайка колпака | |
| 6 | 5***6 | Шайба | |
| 7 | 5***А | Кольцо | |
| 8 | 2***8 | Прокладка | |
| 9 | 2***9 | Прокладка | |
| 10 | 5***А | Стакан | |
| 11 | 5***2 | Шпилька | |
| 12 | 2***2 | Заглушка | |
| 13 | 2***9 | Втулка | |
| 14 | 2***7 | Заглушка | |
| 15 | 2***1 | Головка цилиндров | |
| 16 | 2***2 | Втулка направляющая клапана | |
| 17 | Д***А | Заглушка | |
| 18 | 5***2 | Сухарь клапана | |
| 19 | 2***6 | Клапан выпускной | |
| 20 | 2***0 | Манжета | |
| 21 | 2***3 | Пружина клапана наружная | |
| 22 | 2***З | Пружина клапана внутренняя | |
| 23 | 2***8 | Тарелка | |
| 24 | 2***4 | Шайба | |
| 25 | 2***5 | Шайба | |
| 26 | 2***7 | Клапан впускной | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***А | Крышка головки цилиндров | |
| 28 | 2***А | Крышка головки цилиндров | |
| 29 | 2***4 | Коллектор впускной | |
| 30 | 2***А | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | 2***3 | Штуцер | |
| 33 | 2***0 | Пробка | |
| 34 | 2***А | Бачок | |
| 35 | 5***8 | Пробка | |
| 36 | Д***А | Шайба | |
| 37 | К***6 | Пробка | |
| 38 | 2***0 | Штифт | |
| 39 | M***0 | Болт | |
| 40 | M***5 | Болт | |
| 41 | 8***6 | Шайба | |
| 42 | 5***1 | Ось коромысел | |
| 43 | 5***А | Пружина оси коромысел | |
| 44 | 5***1 | Винт регулировочный | |
| 45 | 5***2 | Пробка оси коромысел | |
| 46 | 5***3 | Шайба пробки | |
| 47 | 5***4 | Коромысло клапана со втулкой | |
| 48 | 2***Б | Стойка передняя | |
| 49 | 2***Б | Стойка вторая | |
| 50 | 2***5 | Фиксатор | |
| 51 | 1***6 | Шайба | |
| 52 | Д***3 | Гайка | |
| 53 | 2***1 | Штанга | |
| 54 | 2***1 | Толкатель клапана | |
| 55 | 2***Г | Корпус сапуна | |
| 56 | 2***0 | Фильтр | |
| 57 | 2***1 | Прокладка | |
| 58 | 2***Б | Колпак крышки | |
| 59 | M***6 | Болт | |
| 60 | 8***6 | Шайба | |
| 61 | К***6 | Пробка | |
| 62 | 7***А | Патрубок | |
| 63 | 5***8 | Прокладка патрубка | |
| 64 | М***Н | Гайка | |
| 65 | M***0 | Болт | |
| 66 | M***0 | Болт | |
| 67 | M***5 | Болт | |
| 68 | 2***3 | Болт | |
| 68 | M***0 | Болт | |
| 69 | M***5 | Болт | |
| 70 | 8***6 | Шайба | |
| 71 | 8***П | Шайба | |
| 72 | 1***П | Шайба | |
| 73 | 2***A | Кронштейн | |
| 74 | 2***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
