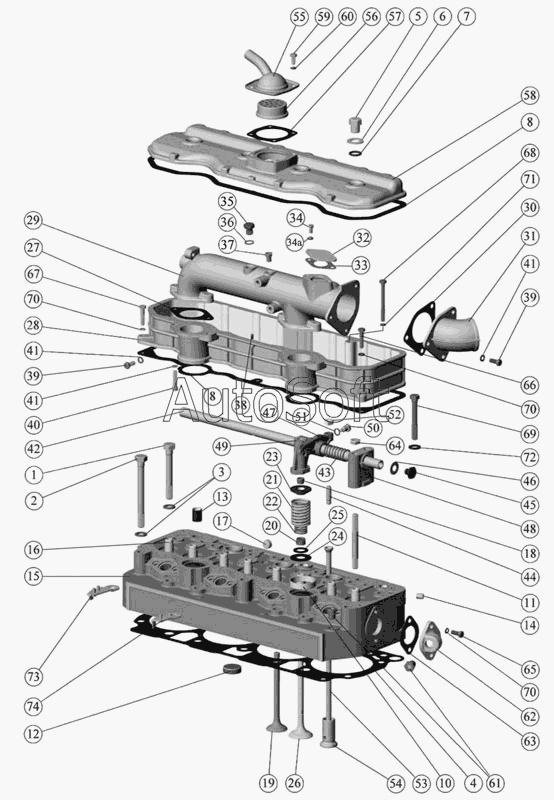

Каталог запасных частей к технике: МТЗ-90/92 (2008). Установка головки цилиндров и впускного тракта для двигателей Д-244
47
54
53
52
51
50
49
48
55
46
45
44
43
42
41
41
41
40
39
39
38
65
74
73
72
71
70
70
70
69
68
68
67
66
37
64
63
62
61
60
59
58
57
56
17
16
15
14
13
12
11
10
18
8
8
7
6
5
4
4
3
2
1
27
36
35
34
33
32
31
30
29
28
240-1003010-А-23
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1002470 | 2***0 | Установка сапуна | |
| 240-1003010-А-23 | 2***3 | Установка головки цилиндров | |
| 240-1003011 | 2***1 | Головка цилиндров | |
| 240-1003013-А2-06 | 2***6 | Головка цилиндров | |
| 240-1003030-А-07 | 2***7 | Крышка головки цилиндров | |
| 240-1007100-Б1 | 2***1 | Механизм коромысел | |
| 240-1007151-Б-01 | 2***1 | Стойка задняя | |
| 240-1007152-Б-01 | 2***1 | Стойка средняя | |
| 6 65Г 06 | 6***6 | Шайба | |
| 1 | 2***7 | Болт | |
| 2 | 2***1 | Болт | |
| 3 | 4***8 | Шайба | |
| 4 | 5***А | Прокладка головки цилиндров | |
| 4 | 5***3 | Прокладка головки цилиндров | |
| 5 | 5***А | Гайка колпака | |
| 6 | 5***1 | Шайба | |
| 7 | 5***1 | Кольцо | |
| 8 | 2***8 | Прокладка | |
| 9 | 2***9 | Прокладка | |
| 10 | 5***А | Стакан | |
| 11 | 5***2 | Шпилька | |
| 12 | 2***2 | Заглушка | |
| 13 | 2***9 | Втулка | |
| 14 | 2***7 | Заглушка | |
| 15 | 2***1 | Головка цилиндров | |
| 16 | 2***2 | Втулка направляющая клапана | |
| 17 | Д***А | Заглушка | |
| 18 | 5***2 | Сухарь клапана | |
| 19 | 2***6 | Клапан выпускной | |
| 20 | 2***0 | Манжета | |
| 21 | 2***3 | Пружина клапана наружная | |
| 22 | 2***3 | Пружина клапана внутренняя | |
| 23 | 2***8 | Тарелка | |
| 24 | 2***4 | Шайба | |
| 25 | 2***5 | Шайба | |
| 26 | 2***7 | Клапан впускной | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***А | Крышка головки цилиндров | |
| 29 | 2***6 | Коллектор впускной | |
| 30 | 2***А | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | 2***1 | Заглушка | |
| 33 | 2***1 | Прокладка | |
| 34 | M***6 | Болт | |
| 35 | 5***8 | Пробка | |
| 36 | Д***А | Шайба | |
| 37 | К***8 | Пробка | |
| 38 | 2***0 | Штифт | |
| 39 | M***0 | Болт | |
| 40 | M***5 | Болт | |
| 41 | 8***6 | Шайба | |
| 42 | 5***1 | Ось коромысел | |
| 43 | 5***А | Пружина оси коромысел | |
| 44 | 5***1 | Винт регулировочный | |
| 45 | 5***2 | Пробка оси коромысел | |
| 46 | 5***3 | Шайба пробки | |
| 47 | 5***4 | Коромысло клапана со втулкой | |
| 48 | 2***Б | Стойка передняя | |
| 49 | 2***Б | Стойка вторая | |
| 50 | 2***5 | Фиксатор | |
| 51 | 1***6 | Шайба | |
| 52 | Д***3 | Гайка | |
| 53 | 2***1 | Штанга | |
| 54 | 2***1 | Толкатель клапана | |
| 55 | 2***Г | Корпус сапуна | |
| 56 | 2***0 | Фильтр | |
| 57 | 2***1 | Прокладка | |
| 58 | 2***Б | Колпак крышки | |
| 59 | M***6 | Болт | |
| 60 | 8***6 | Шайба | |
| 61 | К***6 | Пробка | |
| 62 | 7***А | Патрубок | |
| 63 | 5***8 | Прокладка патрубка | |
| 64 | М***Н | Гайка | |
| 65 | M***0 | Болт | |
| 66 | M***0 | Болт | |
| 67 | M***5 | Болт | |
| 68 | 2***3 | Болт | |
| 68 | M***0 | Болт | |
| 69 | M***5 | Болт | |
| 70 | 8***6 | Шайба | |
| 71 | 8***П | Шайба | |
| 72 | 1***П | Шайба | |
| 73 | 2***1 | Кронштейн | |
| 74 | 2***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
