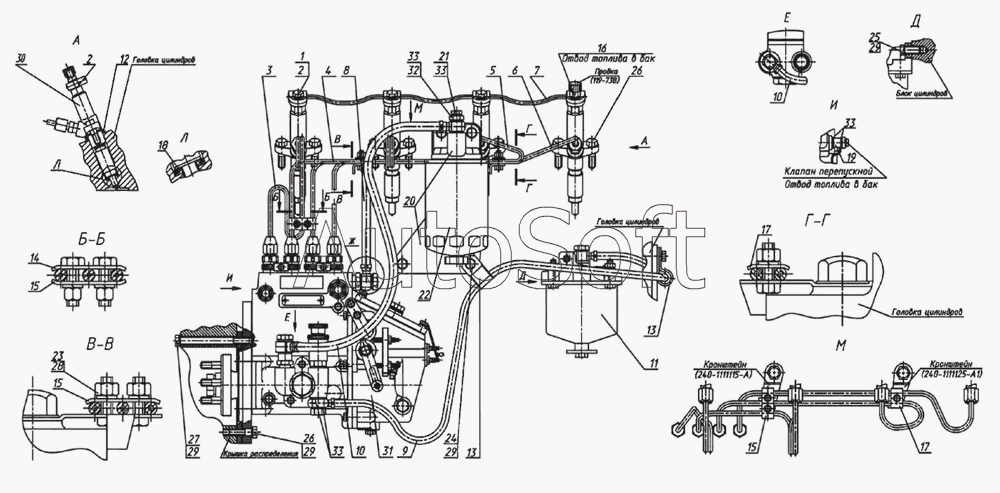

Каталог запасных частей к технике: МТЗ-90/92 (2008). Установка топливной аппаратуры
27
19
20
21
22
23
24
25
26
26
18
28
29
29
29
29
30
31
32
33
33
33
33
240-1111115-А
240-1111125-A1
9
1
2
2
3
4
5
6
7
8
240-1111000-А1
10
10
11
12
13
13
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111000-А1 | 2***1 | Установка топливной аппаратуры | |
| 240-1111115-А | 2***А | Кронштейн | |
| 240-1111125-A1 | 2***1 | Кронштейн | |
| 1 | 3***7 | Болт | |
| 2 | 3***8 | Прокладка | |
| 3 | 2***1 | Трубка первая | |
| 4 | 2***2 | Трубка вторая | |
| 5 | 2***3 | Трубка третья | |
| 6 | 2***4 | Трубка четвертая | |
| 7 | 2***2 | Топливопровод | |
| 8 | 2***2 | Трубка топливная низкого давления | |
| 9 | 2***6 | Трубка топливная низкого давления | |
| 10 | 2***Ю | Трубка топливная низкого давления | |
| 11 | 2***0 | Фильтр топливный грубой очистки | |
| 12 | 2***1 | Кольцо защитное | |
| 13 | 2***Б | Хомутик | |
| 14 | 2***5 | Колодка | |
| 15 | 2***6 | Колодка | |
| 16 | 2***2 | Штуцер | |
| 17 | 2***4 | Колодка | |
| 18 | 2***0 | Прокладка-экран | |
| 19 | 2***3 | Втулка защитная | |
| 20 | 2***Г | Корпус | |
| 21 | 2***5 | Штуцер с пробкой | |
| 22 | Ф***0 | Фильтр очистки топлива | |
| 23 | М***Н | Гайка | |
| 24 | M***0 | Болт | |
| 25 | M***5 | Болт | |
| 26 | M***5 | Болт | |
| 27 | M***0 | Болт | |
| 28 | 6***6 | Шайба | |
| 29 | 1***6 | Шайба | |
| 30 | 1***2 | Форсунка | |
| 31 | 4***0 | Насос топливный | |
| 32 | Д***А | Болт поворотного угольника | |
| 33 | Д***А | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
