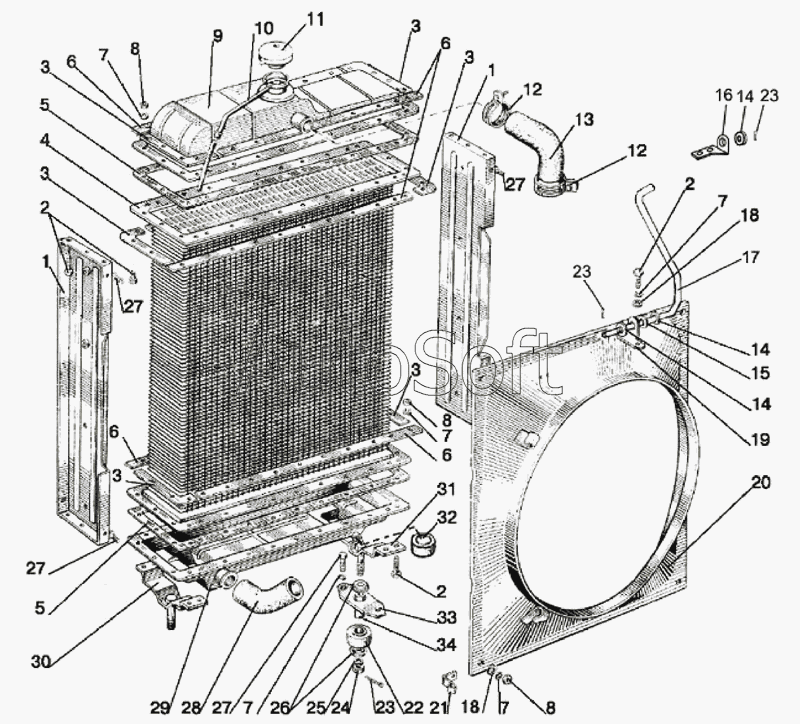

Каталог запасных частей к технике: МТЗ-90/92 (2008). Радиатор водяной. Подвеска радиатора водяного
26
18
18
19
20
21
22
23
23
23
24
25
17
27
27
27
27
28
29
30
31
32
33
34
9
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
70У.13.01.010-01
10
11
12
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70У.13.01.010-01 | 7***1 | Радиатор водяной | |
| 1 | 7***1 | Стойка радиатора | |
| 2 | М***5 | Болт | |
| 3 | 7***5 | Накладка угловая | |
| 4 | 7***0 | Сердцевина радиатора | |
| 5 | 7***9 | Прокладка | |
| 6 | 7***6 | Накладка | |
| 7 | Ш***8 | Шайба | |
| 8 | М***8 | Гайка | |
| 9 | 7***7 | Бак | |
| 10 | 7***8 | Трубка пароотводящая | |
| 11 | А***0 | Крышка тип 1 | |
| 12 | Х***6 | Хомутик | |
| 13 | 7***1 | Шланг | |
| 14 | Ш***8 | Шайба | |
| 15 | 8***1 | Амортизатор | |
| 16 | 1***2 | Кронштейн | |
| 17 | 9***А | Растяжка | |
| 18 | Ш***8 | Шайба | |
| 19 | 8***А | Кронштейн | |
| 20 | 7***0 | Кожух | |
| 21 | 4***6 | Хомутик | |
| 22 | 7***8 | Амортизатор | |
| 23 | 3***8 | Шплинт | |
| 24 | М***2 | Гайка | |
| 25 | Ш***2 | Шайба | |
| 26 | Ш***2 | Шайба | |
| 27 | М***6 | Болт | |
| 28 | 5***2 | Шланг | |
| 29 | 7***5 | Бак нижний | |
| 30 | 7***0 | Опора левая | |
| 31 | 7***0 | Опора правая | |
| 32 | К***4 | Пробка | |
| 33 | 7***6 | Планка | |
| 34 | 7***5 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
