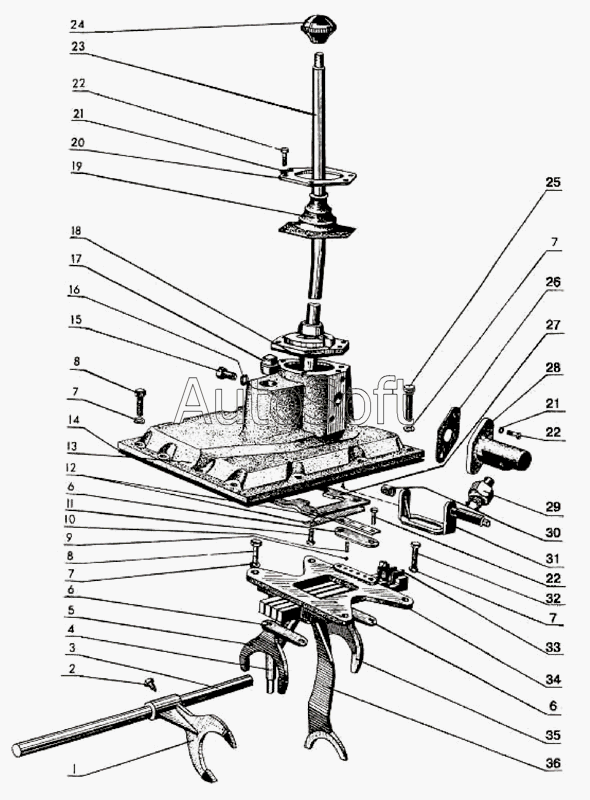

Каталог запасных частей к технике: МТЗ-90/92 (2008). Коробка передач с рычагом переключения по центру (обозначение и краткая характеристика)
28
19
20
21
21
22
22
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
1
2
3
4
5
6
6
6
7
7
7
7
8
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080 | 5***0 | Корпус вилок в сборе | |
| 70-1702010 | 7***0 | Крышка коробки передач 50-1702080 в сборе | |
| 1 | 5***8 | Вилка переключения редуктора | |
| 2 | 3***0 | Винт установочный | |
| 3 | 5***3 | Валик | |
| 4 | 5***1 | Поводок | |
| 5 | 5***6 | Вилка переключения IV и V передач | |
| 6 | 5***1 | Планка вилок переключения | |
| 7 | Ш***0 | Шайба | |
| 8 | М***5 | Болт | |
| 9 | 1***0 | Шарик ГОСТ 3722-81 | |
| 10 | 5***А | Пружина фиксатора | |
| 11 | М***8 | Болт | |
| 12 | 5***А | Пластина стопорная | |
| 13 | 5***А | Крышка | |
| 14 | 5***6 | Прокладка | |
| 15 | М***5 | Болт | |
| 16 | Ш***2 | Шайба | |
| 17 | К***4 | Пробка | |
| 18 | 5***1 | Прокладка | |
| 19 | 5***6 | Чехол | |
| 20 | 5***1 | Кольцо нажимное | |
| 21 | Ш***8 | Шайба | |
| 22 | М***5 | Болт | |
| 23 | 7***А | Рычаг переключения | |
| 24 | 7***5 | Рукоятка | |
| 25 | М***0 | Болт | |
| 26 | 5***5 | Прокладка | |
| 27 | 5***4 | Пластина ограничительная | |
| 28 | 5***4 | Втулка | |
| 29 | В***3 | Выключатель | |
| 30 | 3***3 | Пружина | |
| 31 | 7***1 | Рамка | |
| 32 | 5***2 | Болт призонный М12х42 | |
| 33 | 5***3 | Планка замковая | |
| 34 | 5***5 | Корпус вилок | |
| 35 | 5***6 | Вилка переключения III передачи | |
| 36 | 7***6 | Вилка 1-й передачи и заднего хода |
