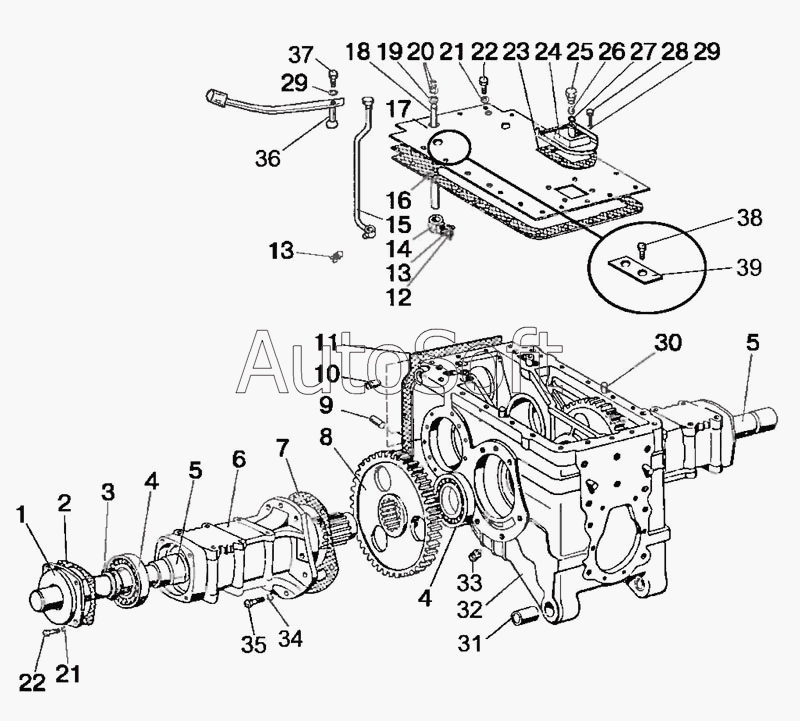

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Корпус заднего моста. Конечная передача
/24.1.gif)
29
29
18
19
20
21
21
22
22
23
24
24
25
26
27
28
17
30
31
32
32
33
34
35
36
37
38
39
7
50-2401015
1
2
3
4
4
5
5
6
8
9
10
11
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-2401015 | 5***5 | Корпус заднего моста в сборе | |
| 50-2401015-07 | 5***7 | Корпус | |
| 50-2401060-А | 5***А | Крышка с сапуном в сборе | |
| 50-2407020-А-01 | 5***1 | Рукав полуоси | |
| 50-2407030 | 5***0 | Крышка рукава с манжетой и кольцом в сборе | |
| 70-2401010 | 7***0 | Задний мост в сборе | |
| 70-2401010-05 | 7***5 | Мост задний | |
| 1 | 5***8 | Крышка | |
| 2 | 5***9 | Прокладка | |
| 3 | 2***1 | Манжета | |
| 4 | 2***А | Подшипник | |
| 5 | 5***1 | Полуось | |
| 6 | 5***1 | Рукав полуоси | |
| 7 | 5***Б | Прокладка | |
| 8 | 5***2 | Шестерня ведомая | |
| 9 | 5***7 | Штифт | |
| 10 | 3***А | Втулка | |
| 11 | 5***Б | Прокладка | |
| 12 | 1***0 | Проволока | |
| 13 | 3***0 | Винт установочный | |
| 14 | 5***0 | Поводок | |
| 15 | 7***0 | Рычаг | |
| 15 | 8***0 | Стойка | |
| 16 | 5***А | Прокладка | |
| 17 | 7***4 | Крышка | |
| 17 | 7***1 | Крышка | |
| 18 | 5***Б | Валик управления | |
| 19 | 0***4 | Кольцо | |
| 20 | 5***1 | Шайба | |
| 21 | Ш***2 | Шайба | |
| 22 | М***0 | Болт | |
| 23 | 5***А | Прокладка | |
| 24 | 1***6 | Крышка | |
| 24 | 5***А | Крышка | |
| 25 | 5***9 | Пробка сапуна | |
| 26 | 5***3 | Фильтр | |
| 27 | 5***2 | Шайба сапуна | |
| 28 | М***6 | Болт | |
| 29 | Ш***8 | Шайба | |
| 30 | Д***5 | Штифт установочный | |
| 31 | 5***2 | Втулка | |
| 32 | 5***1 | Корпус | |
| 32 | 5***7 | Корпус заднего моста | |
| 33 | 7***0 | Пробка | |
| 34 | Ш***6 | Шайба | |
| 35 | М***0 | Болт | |
| 36 | 8***А | Рычаг | |
| 37 | М***5 | Болт | |
| 38 | 6***6 | Болт | |
| 39 | 6***4 | Пластина |
