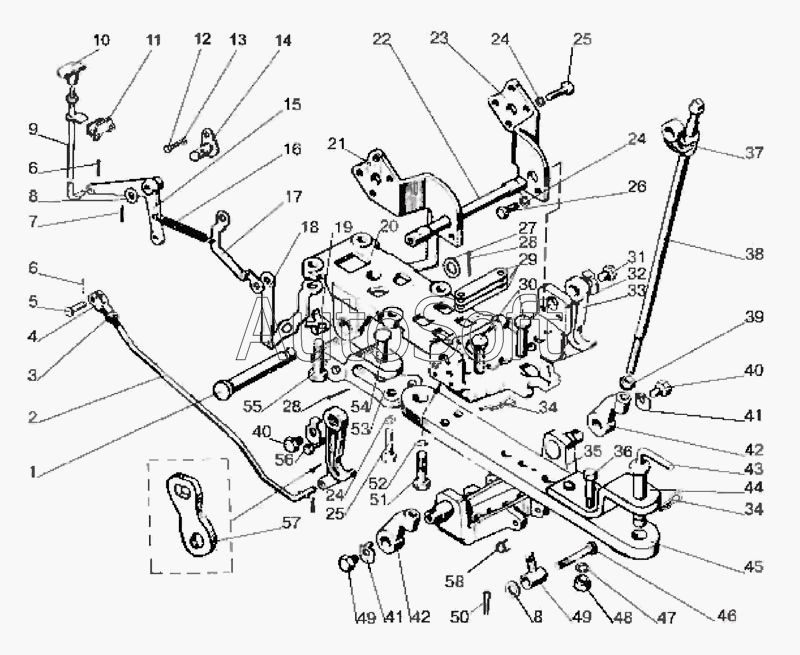

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Устройство прицепное. Вариант «маятник» или «прицеп» (по заказу).
/27.2.gif)
80-2707110-А1-01/-05
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
25
26
27
28
28
29
29
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-2707110-А1-01/-05 | 8***5 | Устройство прицепное | |
| М8 | М***8 | Гайка | |
| 1 | 8***9 | Палец | |
| 2 | 8***Б | Тяга | |
| 3 | М***5 | Гайка | |
| 4 | 5***3 | Вилка | |
| 5 | 1***2 | Палец | |
| 6 | 3***8 | Шплинт | |
| 7 | 3***5 | Шплинт | |
| 8 | Ш***6 | Шайба | |
| 9 | 8***Б | Рукоятка | |
| 10 | 5***А | Рукоятка | |
| 11 | 8***2 | Кронштейн | |
| 12 | М***0 | Болт | |
| 13 | Ш***8 | Шайба | |
| 14 | 7***Б | Фланец оси | |
| 15 | 7***9 | Рычаг | |
| 16 | 5***2 | Пружина | |
| 17 | 7***1 | Кронштейн | |
| 18 | 8***9 | Пластина | |
| 18 | 8***1 | Пластина правая | |
| 19 | 7***4 | Шайба | |
| 20 | 8***Б | Кронштейн | |
| 21 | 8***6 | Боковина | |
| 22 | 8***1 | Ось | |
| 23 | 8***1 | Боковина | |
| 24 | Ш***6 | Шайба | |
| 25 | М***0 | Болт | |
| 26 | М***2 | Болт | |
| 27 | 7***2 | Шайба | |
| 28 | 6***6 | Шплинт | |
| 29 | 7***9 | Пластина 1,0 мм | |
| 29 | 7***1 | Пластина 0,5 мм | |
| 29 | 7***2 | Пластина 0,2 мм | |
| 30 | 8***8 | Палец | |
| 31 | 8***7 | Болт | |
| 32 | 8***3 | Шайба | |
| 33 | 8***7 | Захват | |
| 34 | А***1 | Шплинт | |
| 35 | 8***Б | Поперечина | |
| 36 | 8***9 | Болт | |
| 37 | 7***1 | Серьга | |
| 38 | 7***Б | Винт тяги | |
| 39 | 4***2 | Гайка | |
| 40 | 8***7 | Болт | |
| 41 | 8***8 | Шайба | |
| 42 | 7***Б | Гайка тяги | |
| 43 | 5***Б | Шкворень | |
| 44 | 8***3 | Накладка | |
| 45 | 8***1 | Тяга | |
| 46 | 8***3 | Ось | |
| 47 | Ш***0 | Шайба | |
| 48 | М***5 | Гайка | |
| 49 | 8***6 | Палец | |
| 50 | 5***6 | Шплинт | |
| 51 | 8***1 | Болт | |
| 52 | Ш***8 | Шайба | |
| 53 | 8***4 | Серьга | |
| 54 | 8***7 | Палец | |
| 55 | 4***1 | Болт | |
| 56 | 8***8 | Болт | |
| 57 | 8***7 | Проушина | |
| 58 | А***4 | Кольцо |
