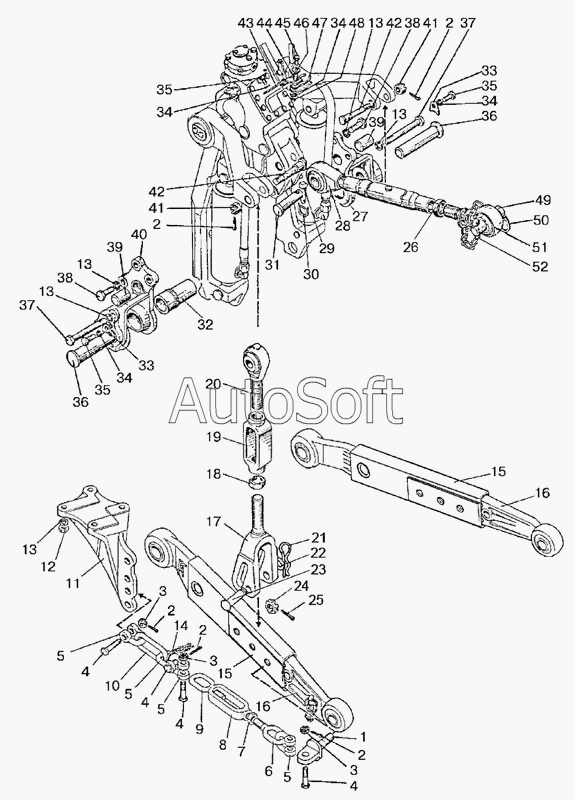

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Механизм задней навески (вариант для трактора «БЕЛАРУС-82П» с гидроподъемником)
/46.2.gif)
39
39
24
25
26
27
28
29
30
31
32
33
33
34
34
34
34
35
35
35
36
36
37
37
38
38
23
40
41
41
42
42
43
44
45
46
47
48
49
49
50
51
51
52
9
1
2
2
2
2
2
3
3
3
4
4
4
4
5
5
5
5
6
7
8
822-4605010
10
11
11
12
13
13
13
13
13
14
15
15
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-4605012-Б | 1***Б | Раскос винтовой | |
| 1220-4605030-Б-02 | 1***2 | Тяга L=38 мм | |
| 1220-4605030-Б-04 | 1***4 | Тяга L=45 мм | |
| 1220-4605580 | 1***0 | Стяжка | |
| 822-4605010 | 8***0 | Устройство навесное | |
| 822-4605085 | 8***5 | Поперечина | |
| А61.03.000 | А***0 | Тяга в сборе | |
| А61.03.000-01 | А***1 | Тяга верхняя | |
| 1 | 1***1 | Проушина | |
| 2 | 3***5 | Шплинт | |
| 3 | М***2 | Гайка | |
| 4 | 5***6 | Болт серьги | |
| 5 | А***2 | Серьга | |
| 6 | 1***8 | Винт | |
| 7 | М***0 | Гайка | |
| 8 | А***1 | Стяжка | |
| 9 | 1***1 | Винт | |
| 10 | 4***8 | Кольцо | |
| 11 | 8***1 | Кронштейн левый | |
| 11 | 8***1 | Кронштейн левый | |
| 12 | М***5 | Гайка | |
| 13 | Ш***6 | Шайба | |
| 14 | Н***0 | Цепочка с кольцом | |
| 15 | 1***1 | Тяга | |
| 16 | 1***0 | Тяга | |
| 16 | 1***2 | Тяга | |
| 17 | 1***Б | Вилка | |
| 18 | 1***4 | Контргайка | |
| 19 | 1***2 | Стяжка | |
| 20 | 1***5 | Винт | |
| 21 | А***1 | Шплинт | |
| 22 | 5***1 | Шайба | |
| 23 | 1***4 | Палец | |
| 24 | 7***6 | Гайка упорная | |
| 25 | 5***6 | Шплинт | |
| 26 | А***3 | Контргайка | |
| 27 | 1***1 | Кронштейн правый | |
| 28 | А***3 | Винт | |
| 29 | А***5 | Чека | |
| 30 | А***4 | Кольцо | |
| 31 | А***2 | Палец | |
| 32 | 1***2 | Втулка | |
| 33 | 1***4 | Пластина | |
| 34 | Ш***2 | Шайба | |
| 35 | М***5 | Болт | |
| 36 | 1***3 | Палец | |
| 37 | 7***1 | Болт | |
| 38 | 1***6 | Болт | |
| 39 | 1***7 | Штифт | |
| 40 | 1***1 | Кронштейн левый | |
| 41 | М***5 | Гайка | |
| 42 | 1***6 | Палец | |
| 43 | 1***5 | Кронштейн | |
| 44 | 5***9 | Втулка | |
| 45 | М***5 | Болт | |
| 46 | Ш***2 | Шайба | |
| 47 | А***2 | Пружина | |
| 48 | М***2 | Гайка | |
| 49 | А***1 | Палец диаметр 25 мм | |
| 49 | А***2 | Палец | |
| 50 | А***2 | Кольцо | |
| 51 | А***4 | Винт | |
| 51 | А***5 | Винт диаметр 25 | |
| 52 | А***0 | Чека 9 звеньев |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
