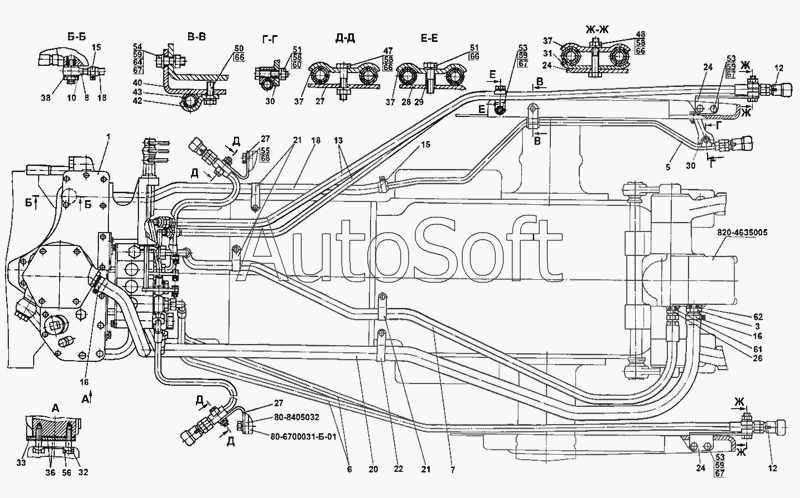

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Гидросистема
/46.5.gif)
1
3
5
6
7
8
10
12
12
13
15
15
16
16
18
18
20
21
21
22
24
24
24
26
27
27
27
28
29
30
30
31
32
36
37
37
37
38
40
42
43
61
47
48
50
51
51
53
53
53
54
56
58
58
58
59
59
59
59
62
64
66
66
66
66
67
67
67
67
80-6700031-Б-01
820-4635005
80-8405032
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-6700031-Б-01 | 8***1 | Кронштейн правый | |
| 80-8405032 | 8***2 | Кронштейн | |
| 820-4635005 | 8***5 | Гидроподъемник | |
| 1 | Р***5 | Корпус гидросистемы | |
| 3 | 8***4 | Штуцер | |
| 5 | К***5 | Труба | |
| 6 | 6***3 | Рукав высокого давления | |
| 7 | 9***4 | Рукав высокого давления | |
| 8 | С***0 | Труба | |
| 10 | 8***5 | Болт | |
| 12 | М***0 | Корпус левый | |
| 13 | П***0 | Рукав высокого давления | |
| 15 | Х***1 | Хомут | |
| 16 | Х***1 | Хомут | |
| 18 | К***1 | Шланг | |
| 20 | П***2 | Шланг | |
| 21 | П***3 | Хомут | |
| 22 | П***1 | Хомут | |
| 24 | М***4 | Кронштейн | |
| 26 | П***6 | Штуцер | |
| 27 | М***7 | Кронштейн | |
| 28 | М***8 | Кронштейн | |
| 29 | Е***4 | Втулка | |
| 30 | 8***1 | Кронштейн | |
| 31 | 7***6 | Планка | |
| 32 | 7***8 | Пластина | |
| 36 | 5***9 | Прокладка | |
| 37 | 4***А | Планка | |
| 38 | 4***1 | Шайба | |
| 40 | 1***2 | Кронштейн | |
| 42 | 7***1 | Планка | |
| 43 | 7***7 | Втулка | |
| 47 | М***0 | Болт | |
| 48 | М***5 | Болт | |
| 50 | М***5 | Болт | |
| 51 | М***5 | Болт | |
| 53 | М***5 | Болт | |
| 54 | М***0 | Болт | |
| 56 | М***5 | Болт | |
| 58 | М***8 | Гайка | |
| 59 | М***0 | Гайка | |
| 61 | 0***2 | Кольцо | |
| 62 | 0***4 | Кольцо | |
| 64 | Ш***0 | Шайба | |
| 66 | Ш***8 | Шайба | |
| 67 | Ш***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
