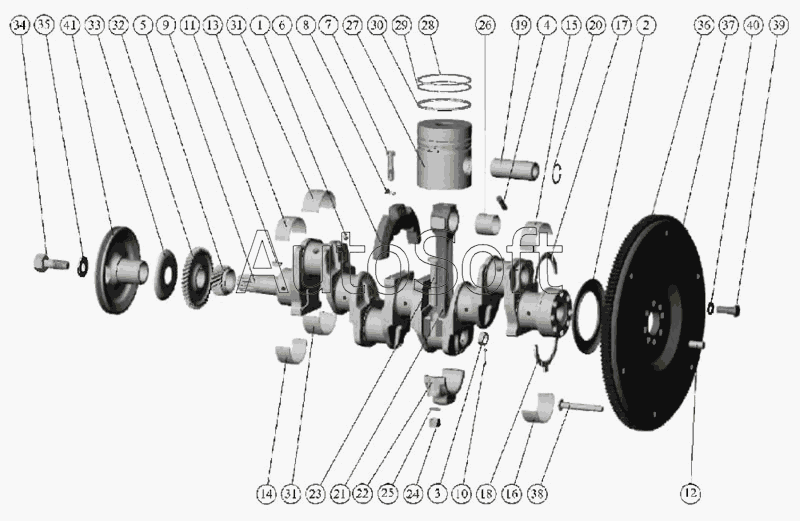

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Поршни и шатуны. Вал коленчатый и маховик
/10.3.gif)
25
28
28
27
27
27
26
26
26
29
24
23
23
22
21
20
19
18
33
41
40
39
38
37
36
35
34
17
32
32
31
31
31
30
30
29
4
3
2
1
5
12
16
16
15
15
14
14
13
13
240-1005015-Б-04
11
10
9
8
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1004010-А-18 | 2***8 | Поршень с шатуном | |
| 240-1004010-А-19 | 2***9 | Поршень с шатуном | |
| 240-1004010-А-20 | 2***0 | Поршень с шатуном | |
| 240-1004010-А-21 | 2***1 | Поршень с шатуном | |
| 240-1004010-А-22 | 2***2 | Поршень с шатуном | |
| 240-1004010-А-23 | 2***3 | Поршень с шатуном | |
| 240-1004010-А-24 | 2***4 | Поршень с шатуном | |
| 240-1004010-А-25 | 2***5 | Поршень с шатуном | |
| 240-1004010-А-26 | 2***6 | Поршень с шатуном | |
| 240-1004010-А-27 | 2***7 | Поршень с шатуном | |
| 240-1005015-Б-04 | 2***4 | Вал коленчатый | |
| А23.01-81-240СБАСН1 | А***1 | Комплект коренных вкладышей | |
| А23.01-81-240ТсбН1 | А***1 | Комплект коренных вкладышей | |
| 1 | 5***А | Заглушка | |
| 2 | 5***3 | Маслоотражатель | |
| 3 | 5***В | Заглушка | |
| 4 | 5***А | Трубка | |
| 5 | 2***1 | Шестерня распределения коленчатого вала | |
| 5 | 2***А | Шестерня распределения коленчатого вала | |
| 6 | 2***7 | Противовес | |
| 7 | 2***8 | Болт | |
| 8 | 2***4 | Пластина стопорная | |
| 9 | 2***1 | Вал коленчатый | |
| 10 | 4***2 | Шплинт | |
| 11 | 6***9 | Шпонка | |
| 12 | 5***9 | Штифт | |
| 13 | А***7 | Вкладыш коренной | |
| 13 | А***6 | Вкладыш коренной | |
| 14 | А***8 | Вкладыш коренной | |
| 14 | А***7 | Вкладыш коренной | |
| 15 | А***0 | Вкладыш коренной | |
| 15 | А***8 | Вкладыш коренной | |
| 16 | А***9 | Вкладыш коренной | |
| 16 | А***9 | Вкладыш коренной | |
| 17 | А***1 | Полукольцо | |
| 18 | А***3 | Полукольцо | |
| 19 | 5***1 | Палец поршневой | |
| 20 | 2***2 | Кольцо стопорное | |
| 21 | 2***2 | Шатун | |
| 22 | 2***5 | Крышка шатуна | |
| 23 | 5***1 | Болт | |
| 23 | 5***2 | Болт шатунный | |
| 24 | 5***8 | Гайка | |
| 25 | 2***0 | Шайба | |
| 26 | 2***А | Втулка | |
| 26 | 2***Е | Втулка верхней головки шатуна | |
| 26 | 2***1 | Втулка верхней головки шатуна | |
| 27 | 2***2 | Поршень | |
| 27 | K***3 | Поршень | |
| 27 | А***Е | Поршень | |
| 28 | 1***2 | Кольцо компрессионное | |
| 28 | 2***2 | Кольцо компрессионное | |
| 29 | 2***3 | Кольцо компрессионное | |
| 29 | 3***2 | Кольцо компрессионное | |
| 30 | 2***0 | Кольцо маслосъемное | |
| 30 | 6***2 | Кольцо маслосъемное | |
| 31 | А***4 | Вкладыш | |
| 31 | А***3 | Вкладыш шатунный | |
| 32 | 2***1 | Шестерня | |
| 32 | 2***1 | Шестерня привода масляного насоса | |
| 33 | 5***2 | Маслоотражатель | |
| 34 | 5***4 | Болт | |
| 35 | 5***А | Шайба | |
| 36 | 5***А | Венец маховика | |
| 37 | 2***0 | Маховик | |
| 38 | 2***2 | Палец | |
| 39 | 5***А | Болт | |
| 40 | 4***8 | Шайба | |
| 41 | 2***Г | Шкив (одноручьевой) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
