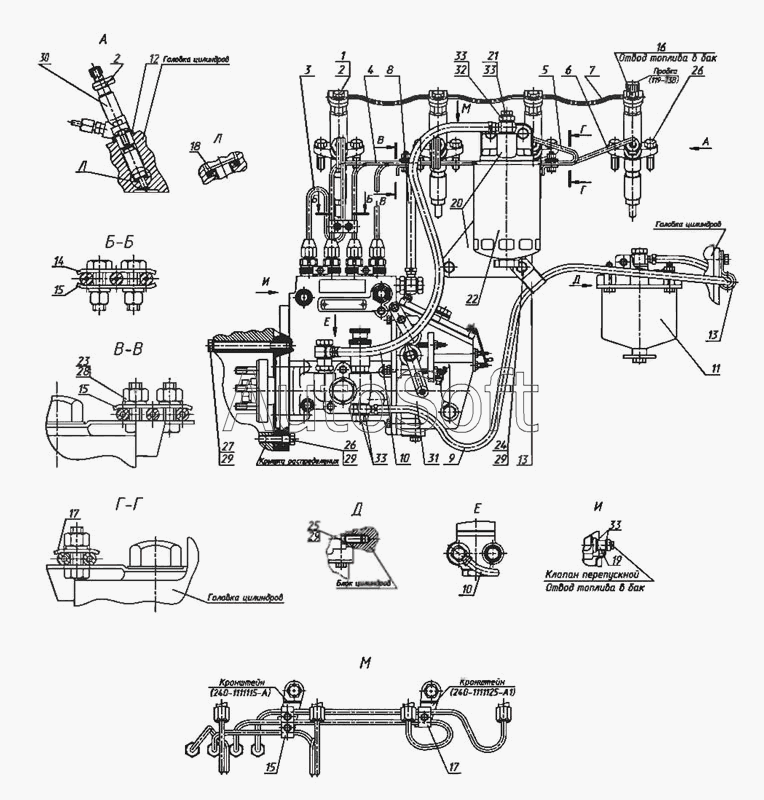

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Установка топливной аппаратуры (для двигателя Д-243)
/11.4.gif)
29
29
29
29
20
21
22
23
24
25
26
26
27
28
19
30
31
31
31
32
33
33
33
33
240-1111125-А1
240-1111115-А
10
10
1
2
2
3
4
5
6
7
8
9
240-1111000-А1
11
12
13
13
14
15
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111000-А1 | 2***1 | Установка топливной аппаратуры | |
| 240-1111115-А | 2***А | Кронштейн | |
| 240-1111125-А1 | 2***1 | Кронштейн | |
| 1 | 3***7 | Болт | |
| 2 | 3***8 | Прокладка | |
| 3 | 2***1 | Трубка первая | |
| 4 | 2***2 | Трубка вторая | |
| 5 | 2***3 | Трубка третья | |
| 6 | 2***4 | Трубка четвертая | |
| 7 | 2***2 | Топливопровод | |
| 8 | 2***2 | Трубка топливная низкого давления | |
| 9 | 2***6 | Трубка топливная низкого давления | |
| 10 | 2***0 | Трубка топливная низкого давления | |
| 11 | 2***0 | Фильтр топливный грубой очистки | |
| 12 | 2***1 | Кольцо | |
| 13 | 2***Б | Хомутик | |
| 14 | 2***5 | Колодка | |
| 15 | 2***6 | Колодка | |
| 16 | 2***2 | Штуцер | |
| 17 | 2***4 | Колодка | |
| 18 | 2***0 | Прокладка-экран | |
| 19 | 2***3 | Втулка защитная | |
| 20 | 2***Г | Корпус | |
| 21 | 2***5 | Штуцер с пробкой | |
| 22 | Ф***0 | Фильтр очистки топлива | |
| 23 | М***Н | Гайка | |
| 24 | M***0 | Болт | |
| 25 | M***5 | Болт | |
| 26 | M***5 | Болт | |
| 27 | M***0 | Болт | |
| 28 | 6***6 | Шайба | |
| 29 | 1***6 | Шайба | |
| 30 | 1***2 | Форсунка | |
| 31 | 4***1 | Насос топливный (Д-242) | |
| 31 | 4***0 | Насос топливный | |
| 31 | 4***1 | Насос топливный (Д-244) | |
| 32 | Д***A | Болт поворотного угольника | |
| 33 | Д***А | Шайба |
