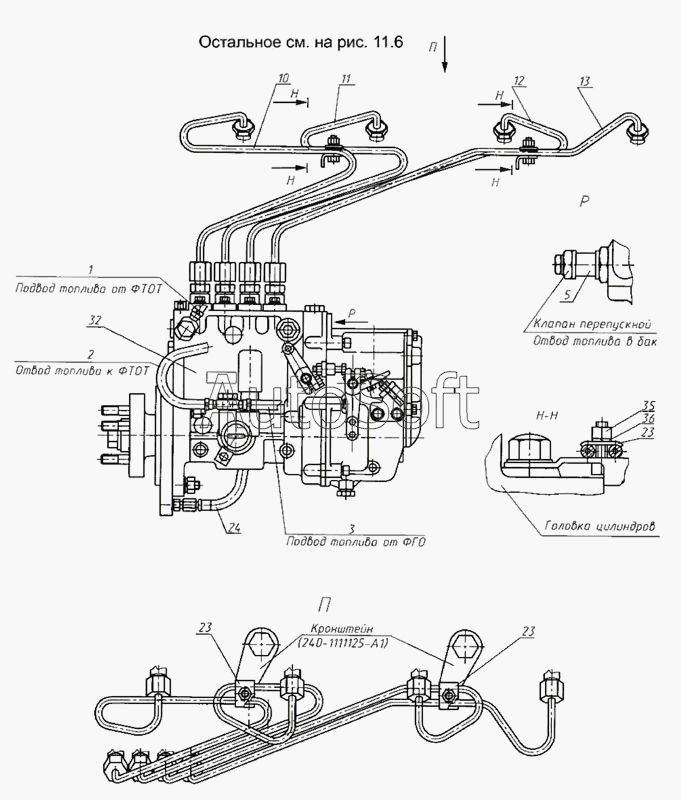

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Установка топливной аппаратуры (для двигателя Д-243С с топливным насосом пр-ва ОАО «НЗТА»)
/11.7.gif)
23
23
23
23
24
32
32
35
35
36
36
240-1111125-А1
240-1111000-А1-37
240-1111000-А1-40
1
1
2
2
3
5
240-1111000-А1-34
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111000-А1-34 | 2***4 | Установка топливной аппаратуры | |
| 240-1111000-А1-37 | 2***7 | Установка топливной аппаратуры | |
| 240-1111000-А1-40 | 2***0 | Установка топливной аппаратуры | |
| 240-1111125-А1 | 2***1 | Кронштейн | |
| 1 | 2***2 | Трубка топливная низкого давления | |
| 1 | 2***3 | Трубка топливная низкого давления | |
| 2 | 2***9 | Трубка топливная низкого давления | |
| 2 | 2***0 | Трубка топливная низкого давления | |
| 3 | 2***6 | Трубка топливная низкого давления | |
| 4 | 2***0 | Прокладка-экран | |
| 5 | 2***3 | Втулка защитная | |
| 6 | 2***Г | Корпус | |
| 7 | М***0 | Болт | |
| 8 | 1***6 | Шайба | |
| 9 | 2***5 | Штуцер с пробкой | |
| 10 | 2***1 | Трубка первая | |
| 10 | 2***В | Трубка | |
| 11 | 2***2 | Трубка вторая | |
| 11 | 2***1 | Трубка | |
| 12 | 2***3 | Трубка третья | |
| 12 | 2***2 | Трубка | |
| 13 | 2***4 | Трубка четвертая | |
| 13 | 2***3 | Трубка | |
| 14 | 2***2 | Топливопровод | |
| 15 | 2***0 | Фильтр топливный грубой очистки | |
| 16 | М***5 | Болт | |
| 17 | 1***6 | Шайба | |
| 18 | 2***1 | Кольцо | |
| 19 | 2***Б | Хомутик | |
| 20 | 2***5 | Колодка | |
| 21 | 2***6 | Колодка | |
| 22 | 2***2 | Штуцер | |
| 23 | 2***4 | Колодка | |
| 23 | 2***4 | Колодка | |
| 24 | 2***0 | Маслопровод | |
| 25 | 3***7 | Болт | |
| 26 | 3***8 | Прокладка | |
| 27 | 1***1 | Форсунка | |
| 28 | М***5 | Болт | |
| 29 | Д***А | Болт поворотного угольника | |
| 30 | Д***А | Шайба | |
| 31 | Ф***0 | Фильтр очистки топлива | |
| 32 | 4***0 | Насос топливный | |
| 32 | P***8 | Насос топливный | |
| 33 | М***5 | Болт | |
| 34 | М***0 | Болт | |
| 35 | М***6 | Гайка | |
| 35 | М***6 | Гайка | |
| 36 | 6***6 | Шайба | |
| 36 | 6***6 | Шайба | |
| 37 | 1***6 | Шайба |
