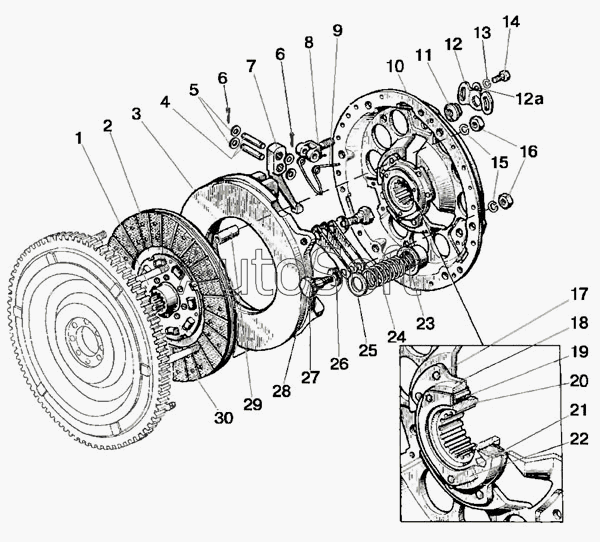

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Диски сцепления
/16.1.gif)
80-1601090
10
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1601090 | 8***0 | Диск сцепления в сборе | |
| ШЧ8 | Ш***8 | Шайба | |
| 1 | 8***0 | Диск ведомый | |
| 1 | 8***1 | Диск ведомый (с безасбестовыми накладками) | |
| 2 | 7***1 | Накладка фрикционная | |
| 2 | 7***2 | Накладка | |
| 3 | 8***3 | Диск нажимной | |
| 4 | 8***6 | Палец | |
| 5 | 8***8 | Шайба | |
| 6 | 3***8 | Шплинт | |
| 7 | 8***4 | Рычаг отжимной | |
| 8 | 8***7 | Вилка | |
| 9 | 8***3 | Пружина | |
| 10 | 8***Б | Диск опорный | |
| 10 | 8***Б | Диск опорный | |
| 11 | 8***А | Гайка регулировочная | |
| 12 | 8***6 | Шайба стопорная | |
| 13 | Ш***8 | Шайба | |
| 14 | М***6 | Болт | |
| 15 | Ш***2 | Шайба | |
| 16 | М***5 | Гайка | |
| 17 | 8***2 | Заклепка | |
| 18 | 7***1 | Ступица (входит в дет.70-1601125) | |
| 19 | 7***1 | Демпфер | |
| 20 | 7***3 | Втулка | |
| 21 | 6***0 | Заклепка | |
| 22 | 7***2 | Шайба | |
| 23 | 8***Б | Стакан | |
| 24 | 8***5 | Пружина | |
| 25 | 8***Б | Шайба изолирующая | |
| 26 | 8***1 | Шайба | |
| 27 | 8***6 | Болт | |
| 28 | 8***4 | Пластина | |
| 29 | 7***4 | Втулка | |
| 30 | 2***2 | Заклепка |
