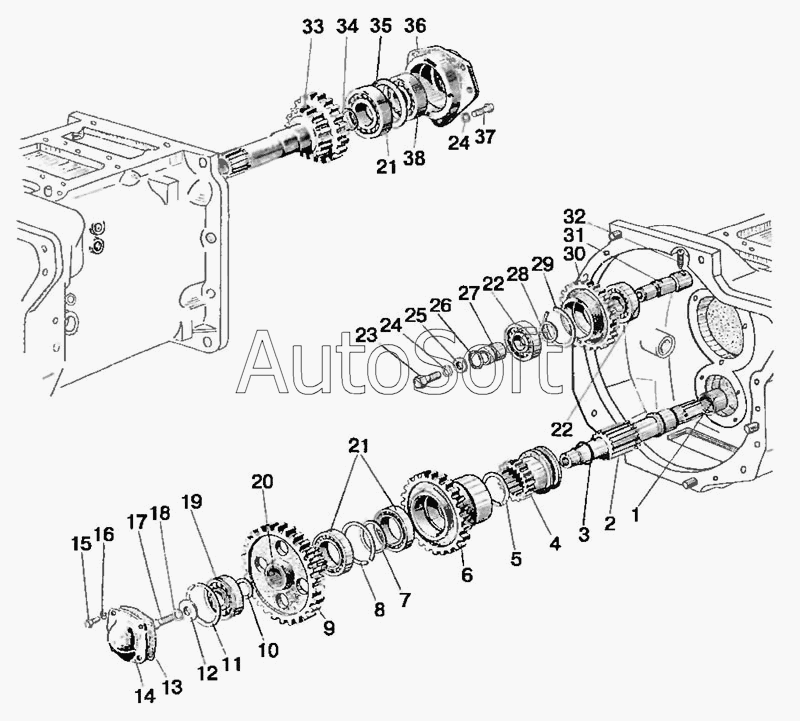

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Корпус сцепления (привод ВОМ, привод насоса гидросистемы навески)
/16.4.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Подшипник | |
| 2 | 7***Б | Вал привода ВОМ | |
| 3 | 7***6 | Кольцо | |
| 4 | 7***1 | Муфта | |
| 5 | 2***0 | Кольцо | |
| 6 | 7***Б | Шестерня привода ВОМ (II ступень) | |
| 7 | 7***3 | Шайба распорная | |
| 8 | 2***0 | Кольцо | |
| 9 | 7***Б | Шестерня привода ВОМ (I ступень) | |
| 10 | 7***2 | Шайба распорная | |
| 11 | К***2 | Кольцо | |
| 12 | 5***8 | Шайба нажимная | |
| 13 | 5***1 | Прокладка | |
| 14 | 5***9 | Крышка подшипника | |
| 15 | М***6 | Болт | |
| 16 | Ш***8 | Шайба | |
| 17 | М***5 | Болт | |
| 18 | Ш***2 | Шайба | |
| 19 | 6***К | Подшипник | |
| 20 | 9***0 | Подшипник | |
| 21 | 2***1 | Подшипник | |
| 22 | 3***А | Подшипник | |
| 23 | М***0 | Болт | |
| 24 | Ш***0 | Шайба | |
| 25 | 1***9 | Шайба | |
| 26 | 0***4 | Кольцо | |
| 27 | 5***6 | Втулка упорная | |
| 28 | 7***3 | Кольцо | |
| 29 | 2***2 | Кольцо | |
| 30 | 7***1 | Шестерня промежуточная | |
| 31 | 7***5 | Ось шестерни | |
| 32 | В***5 | Винт | |
| 33 | 7***6 | Вал привода ВОМ | |
| 34 | 5***1 | Кольцо | |
| 35 | 5***7 | Шайба упорная | |
| 36 | 7***8 | Кронштейн | |
| 37 | М***5 | Болт | |
| 38 | 3***А | Подшипник |
