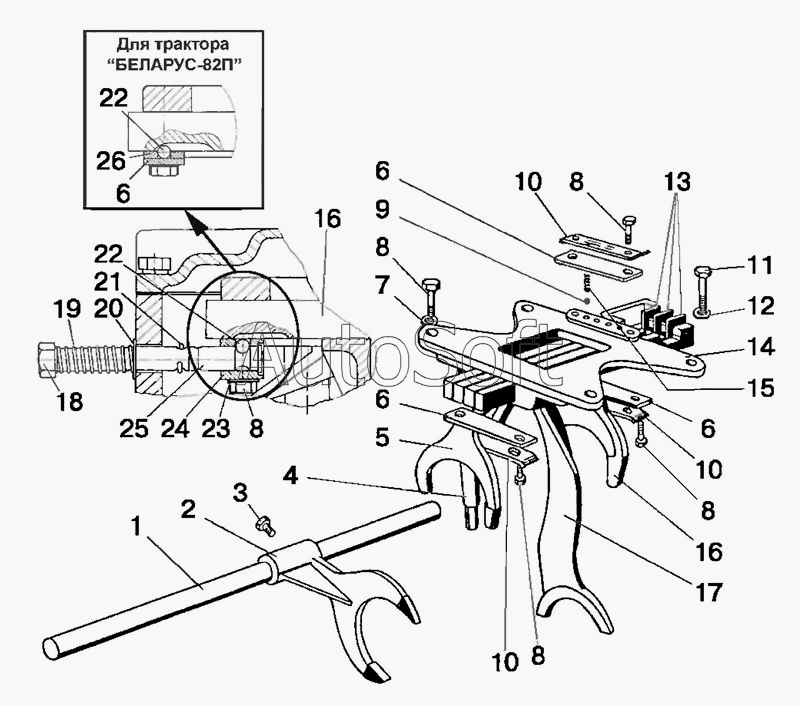

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Механизм переключения передач. Корпус вилок
/17.6.gif)
12
26
25
24
23
22
22
21
20
19
18
17
16
16
15
14
13
50-1702080-А
11
10
10
10
9
8
8
8
8
8
7
6
6
6
6
5
4
3
2
1
50-1702080-А-03
50-1702080-А-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080-А | 5***А | Корпус вилок | |
| 50-1702080-А-01 | 5***1 | Корпус вилок | |
| 50-1702080-А-03 | 5***3 | Корпус вилок | |
| 1 | 5***3 | Валик | |
| 2 | 5***8 | Вилка переключения редуктора | |
| 3 | 3***0 | Винт установочный | |
| 4 | 5***1 | Поводок | |
| 5 | 5***6 | Вилка переключения IV и V передач | |
| 6 | 5***1 | Планка вилок переключения | |
| 7 | Ш***0 | Шайба | |
| 8 | М***5 | Болт | |
| 9 | 1***0 | Шарик | |
| 10 | 5***А | Пластина стопорная | |
| 11 | 5***2 | Болт призонный М12х42 | |
| 12 | Ш***2 | Шайба | |
| 13 | 5***3 | Планка замковая | |
| 14 | 5***5 | Корпус вилок | |
| 15 | 5***А | Пружина фиксатора | |
| 16 | 5***6 | Вилка переключения III передачи | |
| 17 | 7***6 | Вилка 1-й передачи и заднего хода | |
| 18 | 7***3 | Шток | |
| 19 | 7***7 | Пружина | |
| 20 | 7***3 | Шайба | |
| 21 | 2***0 | Шплинт | |
| 22 | 7***0 | Шарик | |
| 23 | 5***7 | Шайба | |
| 24 | 7***2 | Кронштейн | |
| 25 | 7***1 | Шток | |
| 26 | 5***1 | Планка |
