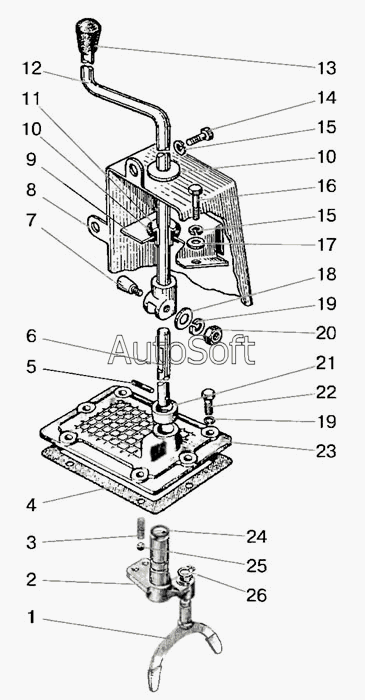

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Управление понижающим редуктором
/17.8.gif)
80-1723010-Б
12
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1723010-Б | 8***Б | Управление редуктором | |
| 1 | 8***1 | Вилка | |
| 2 | 7***0 | Ось с рычагом | |
| 3 | 5***А | Пружина фиксатора | |
| 4 | 5***7 | Прокладка | |
| 5 | 7***2 | Штифт 6х36.88.016 | |
| 6 | 7***4 | Стержень | |
| 7 | 7***3 | Клин | |
| 8 | 8***Б | Кожух | |
| 9 | 8***1 | Накладка | |
| 10 | 7***4 | Втулка | |
| 11 | 7***Б | Втулка | |
| 12 | 8***0 | Рычаг | |
| 12 | 8***5 | Рычаг | |
| 13 | А***4 | Рукоятка | |
| 14 | М***0 | Винт | |
| 15 | Ш***6 | Шайба | |
| 16 | М***4 | Болт | |
| 17 | Ш***6 | Шайба | |
| 18 | Ш***0 | Шайба | |
| 19 | Ш***0 | Шайба | |
| 20 | М***0 | Гайка | |
| 21 | 7***2 | Втулка | |
| 22 | М***0 | Болт | |
| 23 | 7***5 | Крышка | |
| 24 | 0***2 | Кольцо | |
| 25 | 1***0 | Шарик ГОСТ 3722-81 | |
| 26 | С***6 | Шайба |
