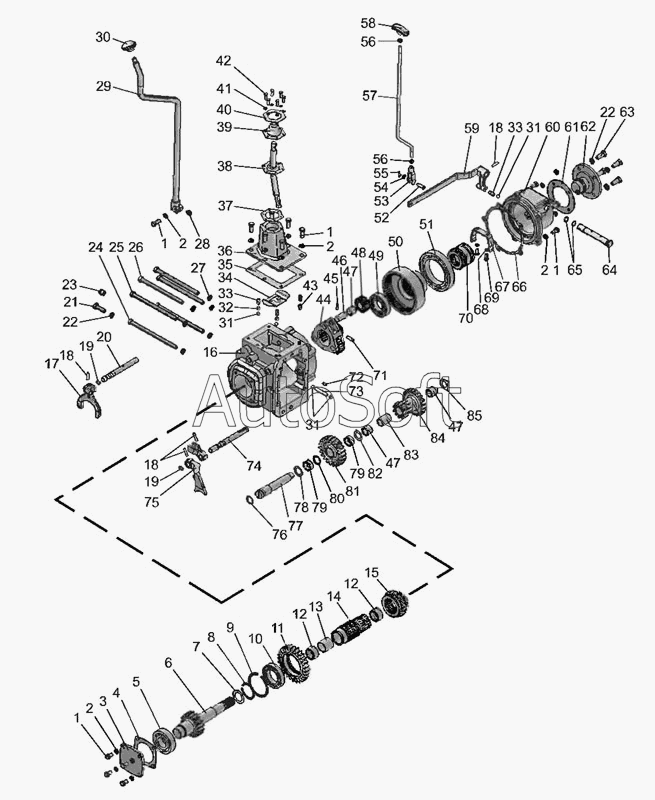

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Ходоуменьшитель механический
/17.10.gif)
52
62
61
60
60
59
58
57
56
56
55
54
53
63
51
50
49
48
47
47
47
46
45
44
43
42
41
74
85
84
83
82
81
80
79
79
78
77
76
75
40
73
72
71
70
69
68
67
66
65
64
6
16
16
15
14
13
12
12
11
10
9
8
7
17
5
4
3
2
2
2
2
1
1
1
1
28
39
38
37
36
35
34
33
33
32
31
31
31
30
29
102-1742010
27
26
25
24
23
22
22
21
20
19
19
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102-1742010 | 1***0 | Ходоуменьшитель механический | |
| 102-1742020 | 1***0 | Водило | |
| 102-1742040 | 1***0 | Солнечная шестерня | |
| 102-1742050 | 1***0 | Шестерня коронная | |
| 102-1742060 | 1***0 | Крышка | |
| 102-1745010 | 1***0 | Крышка | |
| 102-1745050 | 1***0 | Тяга | |
| 1 | М***0 | Болт | |
| 2 | Ш***0 | Шайба | |
| 3 | 1***2 | Крышка | |
| 4 | 1***3 | Прокладка | |
| 5 | 3***8 | Подшипник | |
| 6 | 1***7 | Вал-шестерня | |
| 7 | 1***4 | Шайба | |
| 8 | 2***5 | Кольцо | |
| 9 | 2***0 | Кольцо | |
| 10 | 1***1 | Подшипник | |
| 11 | 1***2 | Шестерня | |
| 12 | 9***5 | Подшипник | |
| 13 | 1***3 | Втулка | |
| 14 | 1***1 | Вал-шестерня | |
| 15 | 1***6 | Шестерня | |
| 16 | 1***5 | Корпус | |
| 16 | 1***1 | Корпус | |
| 17 | 1***4 | Вилка | |
| 18 | 6***0 | Заклепка | |
| 19 | 0***4 | Кольцо | |
| 20 | 1***7 | Валик | |
| 21 | М***5 | Болт | |
| 22 | Ш***2 | Шайба | |
| 23 | П***8 | Пробка | |
| 24 | М***0 | Болт | |
| 25 | 1***9 | Болт | |
| 26 | М***0 | Болт | |
| 27 | 7***6 | Шайба | |
| 28 | 7***3 | Шпонка | |
| 29 | 1***0 | Рычаг | |
| 30 | 7***5 | Рукоятка | |
| 31 | 9***0 | Шарик ГОСТ 3722-81 | |
| 32 | 1***6 | Бонка | |
| 33 | 5***А | Пружина фиксатора | |
| 34 | 1***1 | Кулиса | |
| 35 | 1***8 | Прокладка | |
| 36 | 1***1 | Крышка | |
| 37 | 1***4 | Прокладка | |
| 38 | 1***0 | Рычаг | |
| 39 | 1***3 | Чехол | |
| 40 | 1***2 | Пластина | |
| 41 | Ш***6 | Шайба | |
| 42 | М***0 | Винт | |
| 43 | 1***9 | Штифт | |
| 44 | 1***1 | Водило | |
| 45 | А***0 | Штифт | |
| 46 | 8***6 | Ось сателлита | |
| 47 | 3***3 | Ролик | |
| 48 | 1***2 | Сателлит | |
| 49 | 2***А | Подшипник | |
| 50 | 1***1 | Шестерня коронная | |
| 51 | 1***0 | Подшипник | |
| 52 | 8***0 | Палец | |
| 53 | А***А | Вилка | |
| 54 | Ш***8 | Шайба | |
| 55 | 3***8 | Шплинт | |
| 56 | М***8 | Гайка | |
| 57 | 1***1 | Тяга | |
| 58 | А***0 | Рукоятка | |
| 59 | 1***0 | Рычаг | |
| 60 | 1***3 | Крышка | |
| 60 | 1***1 | Крышка | |
| 61 | 1***6 | Прокладка | |
| 62 | 1***1 | Крышка | |
| 63 | М***5 | Болт | |
| 64 | 1***5 | Валик | |
| 65 | 0***2 | Кольцо | |
| 66 | 1***1 | Прокладка | |
| 67 | 1***0 | Вилка | |
| 68 | Ш***8 | Шайба | |
| 69 | М***0 | Болт | |
| 70 | 1***2 | Муфта | |
| 71 | А***5 | Штифт | |
| 72 | 1***7 | Штифт | |
| 73 | 1***1 | Штифт | |
| 74 | 1***5 | Валик | |
| 75 | 1***2 | Вилка | |
| 76 | 0***2 | Кольцо | |
| 77 | 8***1 | Ось | |
| 78 | 1***1 | Шайба | |
| 79 | 3***3 | Ролик | |
| 80 | 8***9 | Кольцо | |
| 81 | 8***Б | Шестерня промежуточная | |
| 82 | 1***8 | Шайба | |
| 83 | 1***9 | Втулка | |
| 84 | 1***1 | Шестерня приводная | |
| 85 | 1***8 | Шайба |
