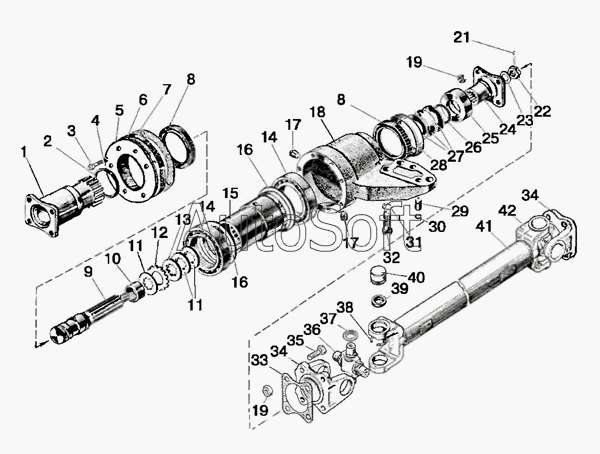

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Карданный вал. Промежуточная опора карданного вала
/22.1.gif)
72-2203010-А2
72-2209010-А
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
16
17
17
18
19
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 72-2203010-А2 | 7***2 | Вал карданный передний и промежуточный в сборе | |
| 72-2203025РН | 7***Н | Крестовина с сальниками и подшипниками в сборе | |
| 72-2209010-А | 7***А | Опора промежуточная в сборе | |
| 72-2209100 | 7***0 | Корпус сальника | |
| 1 | 7***4 | Фланец | |
| 2 | 0***4 | Кольцо | |
| 3 | М***0 | Болт | |
| 4 | Ш***8 | Шайба | |
| 5 | 7***8 | Грязевик | |
| 6 | 7***2 | Корпус | |
| 7 | 7***3 | Прокладка 2.2-75х100-1 | |
| 8 | 2***1 | Манжета | |
| 9 | 7***3 | Вал | |
| 10 | 7***7 | Втулка | |
| 11 | 7***9 | Диск | |
| 12 | 7***5 | Диск | |
| 13 | 7***7 | Диск | |
| 14 | 1***5 | Подшипник | |
| 15 | 7***2 | Втулка | |
| 16 | 7***8 | Обойма | |
| 17 | П***8 | Пробка | |
| 18 | 7***1 | Кронштейн | |
| 19 | M***8 | Гайка | |
| 21 | 4***5 | Шплинт | |
| 22 | 7***2 | Гайка | |
| 23 | 5***9 | Шайба | |
| 24 | 5***А | Фланец | |
| 25 | 7***Б | Шайба | |
| 26 | 0***4 | Кольцо | |
| 27 | 7***1 | Пружина | |
| 28 | 7***1 | Обойма | |
| 29 | 5***4 | Штифт | |
| 30 | 1***6 | Кольцо | |
| 31 | Ш***6 | Шайба | |
| 32 | 7***1 | Болт | |
| 33 | 2***4 | Прокладка | |
| 34 | 7***3 | Фланец | |
| 35 | 5***2 | Болт М10х1 | |
| 36 | 7***1 | Крестовина | |
| 37 | 3***7 | Отражатель | |
| 38 | 7***3 | Кольцо стопорное | |
| 39 | 6***А | Манжета | |
| 40 | 7***0 | Подшипник | |
| 41 | 7***2 | Труба | |
| 42 | 7***2 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
