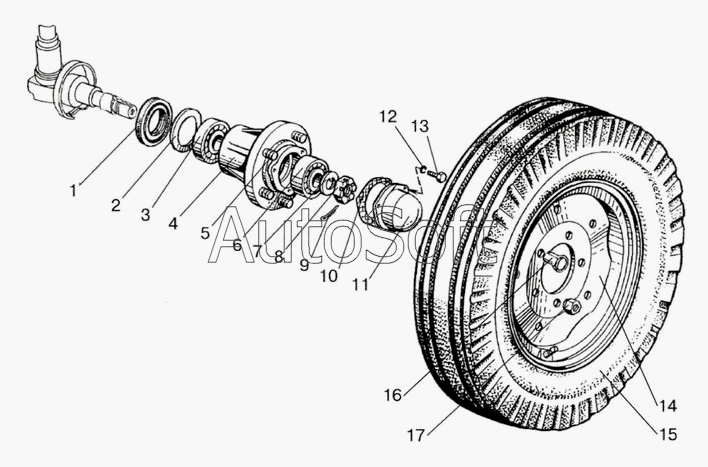

Каталог запасных частей к технике: МТЗ-570 (2010). Колеса передние направляющие, Ступицы передних колес
70-3103010-А
1
2
3
4
5
6
7
8
9
10
11
12
13
70-3100210-02
14
15
15
15
50-3100110
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3100110 | 5***0 | Колесо 7.5-20 (в сборе с шиной) | |
| 70-3100210-02 | 7***2 | Колесо 5-50F-20 (с шиной в сборе) | |
| 70-3103010-А | 7***А | Ступица переднего колеса | |
| 1 | 2***1 | Манжета | |
| 2 | А***0 | Шайба | |
| 3 | 7***А | Подшипник | |
| 4 | А***1 | Ступица | |
| 5 | 4***6 | Болт | |
| 6 | 7***1 | Подшипник | |
| 7 | А***9 | Шайба | |
| 8 | 5***1 | Гайка | |
| 9 | 5***9 | Шплинт | |
| 10 | А***4 | Прокладка | |
| 11 | А***А | Крышка | |
| 12 | 8***Т | Шайба | |
| 13 | М***9 | Болт | |
| 14 | 5***0 | Колесо | |
| 14 | 5***0 | Колесо | |
| 15 | 7***0 | Шина 7.50-20 | |
| 15 | 9***0 | Шина | |
| 15 | 9***0 | Шина | |
| 15 | 9***0 | Шина | |
| 16 | 7***1 | Гайка специальная | |
| 17 | 4***1 | Гайка |
