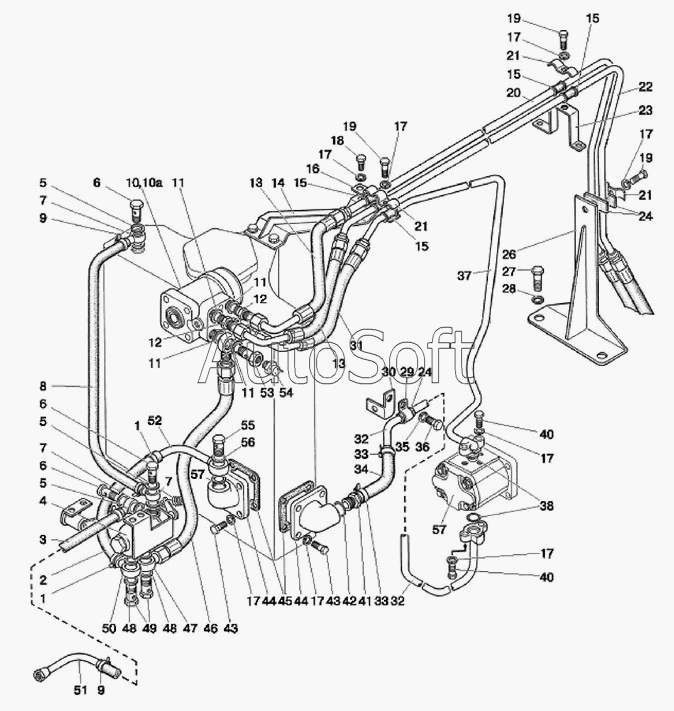

Каталог запасных частей к технике: МТЗ-570 (2010). Арматура рулевого управления 900-3400010/-02
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
10
10
10
10а
10а
10а
10а
11
11
11
11
12
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
20
21
21
21
22
23
24
24
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
40
40
41
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***W | Хомут | |
| 10 | L***S | Насос-дозатор (при установке ПВМ с коническими редукторами) | |
| 10 | O***5 | Насос-дозатор | |
| 10 | S***1 | Насос-дозатор | |
| 10 | Д***2 | Насос-дозатор | |
| 10а | L***S | Насос-дозатор | |
| 10а | O***0 | Насос-дозатор | |
| 10а | S***1 | Насос-дозатор | |
| 10а | Д***2 | Насос-дозатор | |
| 11 | Р***2 | Шайба | |
| 12 | Ф***4 | Штуцер | |
| 13 | 6***5 | Рукав высокого давления | |
| 14 | 8***1 | Кронштейн | |
| 15 | 7***7 | Втулка | |
| 16 | 7***1 | Держатель | |
| 17 | 8***Т | Шайба | |
| 18 | M***9 | Болт | |
| 19 | M***9 | Болт | |
| 2 | 8***2 | Шланг | |
| 20 | 9***0 | Маслопровод | |
| 21 | 7***6 | Планка | |
| 22 | 9***0 | Маслопровод | |
| 23 | 9***3 | Кронштейн | |
| 24 | 7***8 | Прокладка | |
| 26 | 1***0 | Кронштейн | |
| 27 | М***9 | Болт | |
| 28 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 29 | 5***1 | Кронштейн | |
| 3 | 1***2 | Рукав | |
| 30 | 8***2 | Кронштейн | |
| 31 | 1***6 | Рукав высокого давления | |
| 32 | Ф***0 | Маслопровод | |
| 33 | 2***2 | Хомут Норма | |
| 34 | 9***4 | Шланг | |
| 35 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 36 | М***9 | Болт | |
| 37 | Ф***0 | Маслопровод | |
| 38 | 0***4 | Кольцо | |
| 4 | 8***Б | Кран блокировки | |
| 40 | М***9 | Болт | |
| 41 | 9***0 | Штуцер | |
| 42 | 0***4 | Кольцо | |
| 43 | М***9 | Болт | |
| 44 | 8***1 | Патрубок | |
| 45 | 7***3 | Прокладка | |
| 46 | Н***0 | Рукав высокого давления | |
| 47 | 5***9 | Угольник | |
| 48 | Р***2 | Шайба | |
| 49 | 4***2 | Болт | |
| 5 | Р***4 | Шайба | |
| 50 | 1***0 | Маслопровод | |
| 51 | 7***0 | Маслопровод | |
| 52 | 6***1 | Маслопровод | |
| 53 | 8***2 | Болт | |
| 54 | Д***М | Датчик | |
| 55 | 4***7 | Болт | |
| 56 | Р***4 | Шайба | |
| 57 | Н***Л | Насос шестеренчатый | |
| 6 | Д***1 | Болт | |
| 7 | Ф***0 | Маслопровод | |
| 8 | 9***1 | Шланг | |
| 9 | 1***2 | Хомут |
